Cụm FRL cho bơm màng khí nén: Hướng dẫn vận hành và bảo trì

Cụm FRL cho bơm màng khí nén là bộ thiết bị xử lý khí nén tại điểm dùng, giúp lọc sạch bụi bẩn, tách nước ngưng và ổn định áp suất trước khi khí nén đi vào bơm. Việc trang bị và vận hành cụm FRL cho bơm màng khí nén đúng cách đóng vai trò then chốt giúp hệ thống vận hành êm ái, kéo dài tuổi thọ van khí và màng bơm.

Trong thực tế kỹ thuật, cụm FRL gồm ba phần chính là Filter (bộ lọc), Regulator (bộ điều áp) và Lubricator (bộ tra dầu). Tuy nhiên, không phải mọi hệ thống bơm màng đều cần đến bộ tra dầu. Việc chọn cấu hình cũng như thực hiện quy trình bảo trì đúng chuẩn sẽ giúp nhà máy giảm thiểu sự cố hỏng hóc đột ngột.

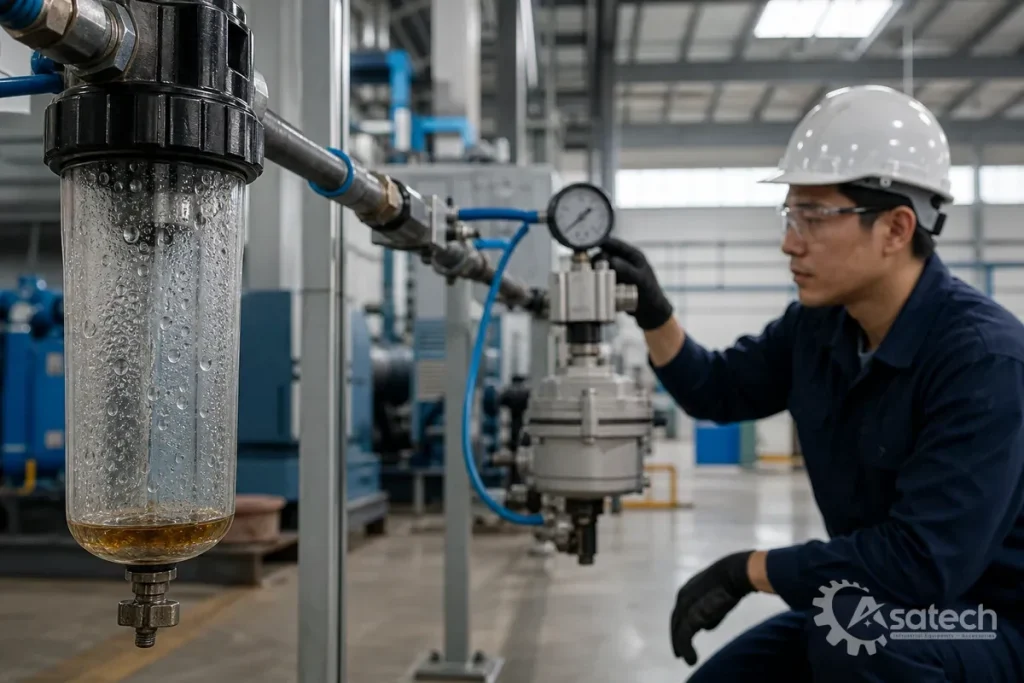

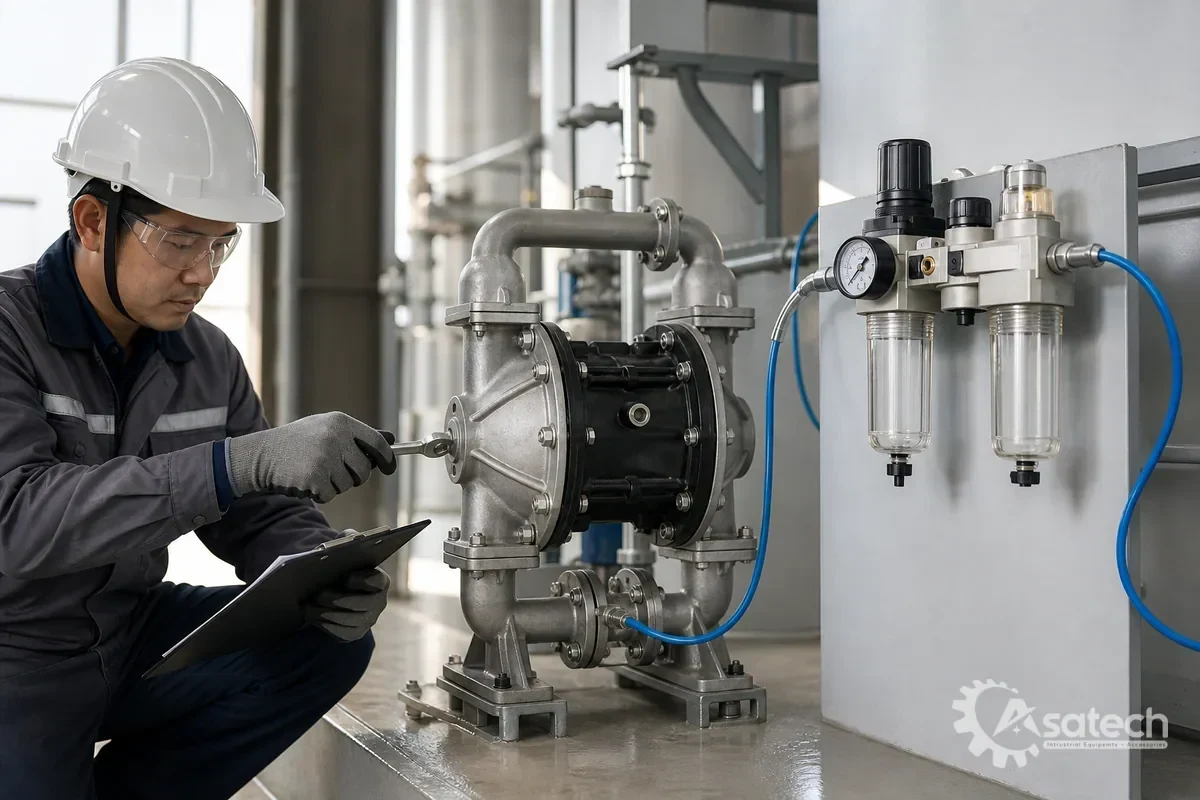

Vai trò của cụm FRL cho bơm màng khí nén tại điểm dùng

Khí nén đi từ máy nén trung tâm qua đường ống dài thường tích tụ bụi bẩn, rỉ sét và nước ngưng. Khi đi vào thiết bị, nguồn khí không sạch có thể làm kẹt bộ phân phối khí hoặc xước các chi tiết chuyển động. Việc lắp đặt cụm FRL cho bơm màng khí nén tạo ra một hàng rào bảo vệ cuối cùng ngay tại điểm sử dụng.

Bộ lọc (Filter) có nhiệm vụ giữ lại cặn bẩn và tách nước ngưng đọng. Bộ điều áp (Regulator) duy trì mức áp suất làm việc chuẩn xác, ngăn ngừa hiện tượng quá áp gây xé màng bơm. Bộ tra dầu (Lubricator) tạo sương dầu bôi trơn các cơ cấu cơ khí bên trong nếu thiết bị yêu cầu.

Theo bài hướng dẫn về kỹ thuật xử lý khí nén từ Ánh Dương Vina, việc sắp xếp đúng thứ tự F – R – L và chọn lựa thông số lưu lượng phù hợp sẽ giúp tối ưu hóa hiệu suất làm việc và tiết kiệm năng lượng cho toàn hệ thống.

Cấu hình FRL đầy đủ hay chỉ cần bộ lọc điều áp FR?

Một trong những thắc mắc phổ biến là có cần thiết phải sử dụng trọn bộ ba chức năng hay không. Điều này phụ thuộc vào khuyến nghị của nhà sản xuất bơm màng và tính chất của lưu chất bơm.

• Trường hợp dùng bộ FR (Filter + Regulator): Đa số các dòng bơm màng khí nén thế hệ mới sử dụng bộ chia khí không cần dầu bôi trơn (oil-less design). Ngoài ra, các ứng dụng bơm thực phẩm, dược phẩm hoặc hóa chất tinh khiết tuyệt đối không được để sương dầu lẫn vào khí xả ra môi trường xung quanh.
• Trường hợp dùng bộ FRL đầy đủ: Áp dụng khi nhà sản xuất bơm khuyến nghị bôi trơn bổ sung cho hệ thống van khí, hoặc khi bơm hoạt động liên tục ở tần suất cực cao trong môi trường khắc nghiệt.

Checklist trước vận hành cụm FRL cho bơm màng khí nén

Trước khi bắt đầu ca làm việc hoặc khởi động lại hệ thống, kỹ thuật viên cần kiểm tra theo các mục sau:

• Kiểm tra chiều dòng chảy (mũi tên chỉ dẫn trên thân cụm FRL) đã đúng với chiều khí nén đi vào bơm màng chưa.
• Quan sát cốc lọc và cốc tra dầu xem có bị nứt, vỡ hoặc biến dạng không.
• Kiểm tra mức nước ngưng trong cốc lọc; xả nước nếu đĩa phao hoặc van xả tay bị đầy.
• Xác định núm điều chỉnh áp suất đang ở trạng thái khóa an toàn hoặc chưa bị vặn quá mức.
• Kiểm tra lượng dầu bôi trơn trong cốc tra dầu (nếu có sử dụng) và đảm bảo dùng đúng chủng loại dầu được nhà sản xuất chấp thuận.

Các bước sử dụng cụm FRL cho bơm màng khí nén đúng cách

1. Cấp khí nén từ từ: Mở van cấp khí chính một cách chậm rãi để khí nén đi vào cụm FRL, tránh hiện tượng va đập áp suất làm hỏng đồng hồ đo áp hoặc màng bơm.
2. Điều chỉnh áp suất vận hành: Kéo núm điều áp lên và xoay theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm áp. Cài đặt đúng mức áp suất làm việc theo catalogue của bơm màng.
3. Khóa cố định núm điều áp: Sau khi đạt áp suất mong muốn, ấn núm điều áp xuống để khóa vị trí, tránh lệch áp do rung động trong quá trình bơm hoạt động.
4. Theo dõi lượng dầu (nếu có): Quan sát mắt thăm dầu để điều chỉnh tốc độ nhỏ giọt theo đúng chỉ dẫn kỹ thuật.

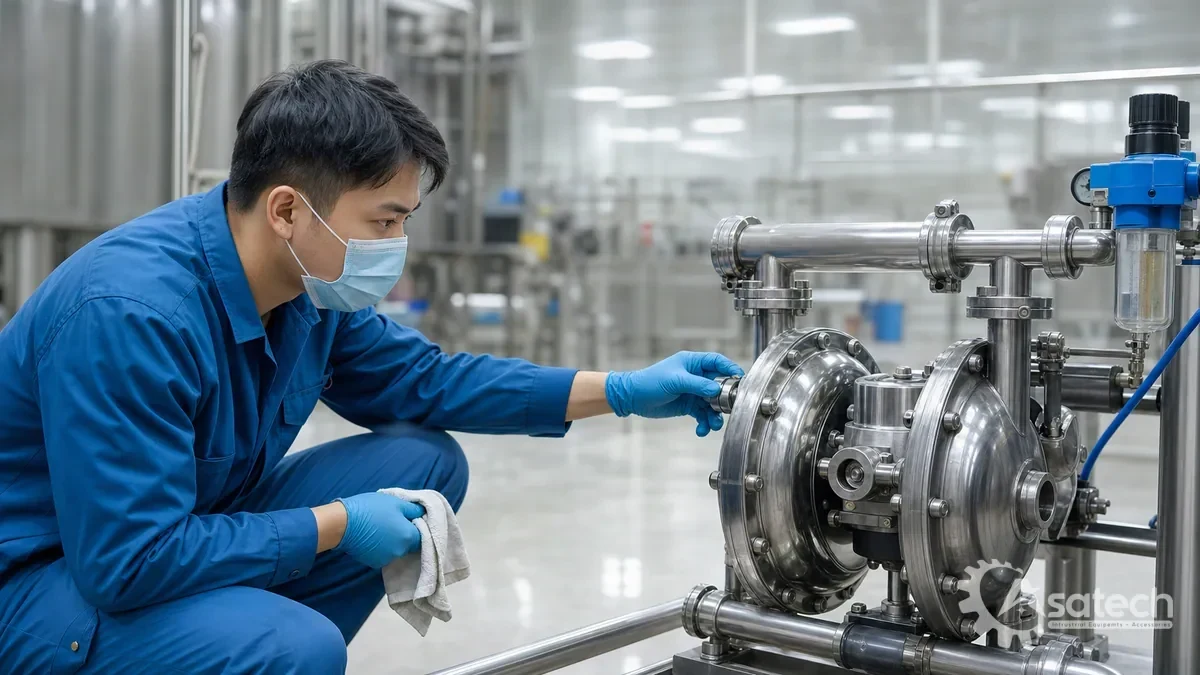

Lưu ý an toàn khi thao tác và vệ sinh

• Ngắt áp suất hoàn toàn: Luôn đóng van cấp khí và xả hết áp suất tồn dư trong cụm FRL trước khi tháo cốc lọc, thay lõi lọc hoặc châm thêm dầu.
• Sử dụng dung dịch vệ sinh phù hợp: Cốc lọc thường làm bằng nhựa polycarbonate, do đó không dùng các chất tẩy rửa mạnh như cồn, acetone hay xăng để lau chùi vì có thể làm rạn nứt cốc.
• Đeo bảo hộ lao động: Đeo kính bảo hộ khi thực hiện thao tác xả xả đáy hoặc vệ sinh cặn bẩn để tránh bắn nước ngưng hay hóa chất vào mắt.

Checklist sau khi sử dụng và kết thúc ca làm việc

• Ngắt nguồn cấp khí nén chính đi vào thiết bị.
• Thực hiện xả hết nước ngưng đọng trong cốc lọc của cụm FRL cho bơm màng khí nén.
• Xả áp suất còn đọng lại trên đường ống giữa cụm FRL và bơm màng.
• Kiểm tra tổng thể xem có dấu hiệu rò rỉ dầu hoặc khí xung quanh các chân ren hay không.
• Ghi chép nhật ký vận hành nếu phát hiện áp suất hiển thị trên đồng hồ có biến động bất thường.

Dấu hiệu cảnh báo cụm FRL cho bơm màng khí nén cần bảo trì

Trong quá trình vận hành, nếu xuất hiện các dấu hiệu sau, cần tiến hành kiểm tra và bảo trì ngay:

• Sụt áp lớn: Áp suất đầu ra tụt giảm mạnh khi bơm màng hoạt động, chứng tỏ lõi lọc bị tắc nghẽn do cặn bẩn.
• Rò rỉ khí nén: Có tiếng xì khí tại van xả đáy, vòng đệm cao su (O-ring) hoặc các vị trí nối ren.
• Nước lẫn vào bơm: Phát hiện nước ngưng tràn qua bộ điều áp đi vào bộ chia khí của bơm màng, cho thấy van xả tự động bị kẹt hoặc lõi lọc mất khả năng tách nước.
• Không điều chỉnh được áp suất: Núm xoay điều áp bị kẹt hoặc đồng hồ áp suất không phản ứng khi điều chỉnh.

Lịch bảo trì cụm FRL theo điều kiện thực tế

Tần suất bảo trì cụm FRL cho bơm màng khí nén phụ thuộc vào chất lượng nguồn khí nén đầu vào và tần suất làm việc của nhà máy. Bạn nên áp dụng lịch kiểm tra linh hoạt:

• Hằng ngày: Xả nước ngưng trong cốc lọc (nếu dùng van xả tay) và kiểm tra áp suất hiển thị.
• Hằng tháng: Tháo vệ sinh cốc lọc, kiểm tra tình trạng lõi lọc và các gioăng cao su làm kín.
• Định kỳ 3 – 6 tháng: Thay thế lõi lọc khí nén mới để đảm bảo lưu lượng khí nén luôn đạt chuẩn, tránh gây gánh nặng cho hệ thống nén khí.
