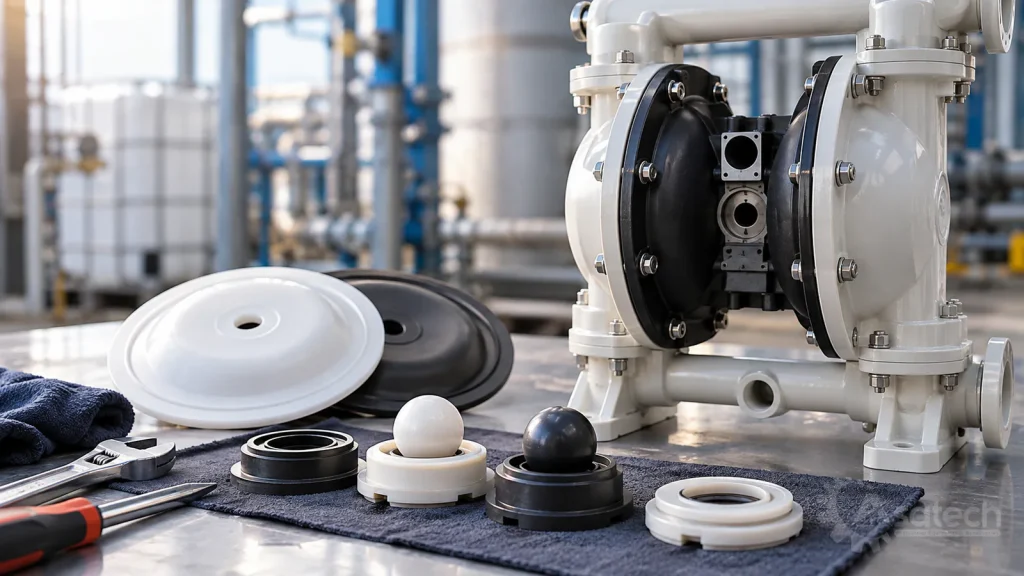

Dấu hiệu mòn màng bi đế bơm màng: Cẩm nang kiểm tra

Nhận biết sớm dấu hiệu mòn màng bi đế bơm màng là khâu then chốt giúp kỹ sư bảo trì kiểm soát lưu lượng, tránh dừng chuyền và giảm tổn thất khí nén.

Trong các dây chuyền công nghiệp xử lý hóa chất, bùn men hay dung môi, bơm màng khí nén đóng vai trò vận chuyển liên tục. Cụm buồng bơm với màng bơm, van bi và đế van là những chi tiết hao mòn trực tiếp do chu kỳ đóng mở lặp lại và ma sát lưu chất.

Nguyên Lý Làm Kín Và Cơ Chế Hao Mòn Của Phụ Tùng Bơm

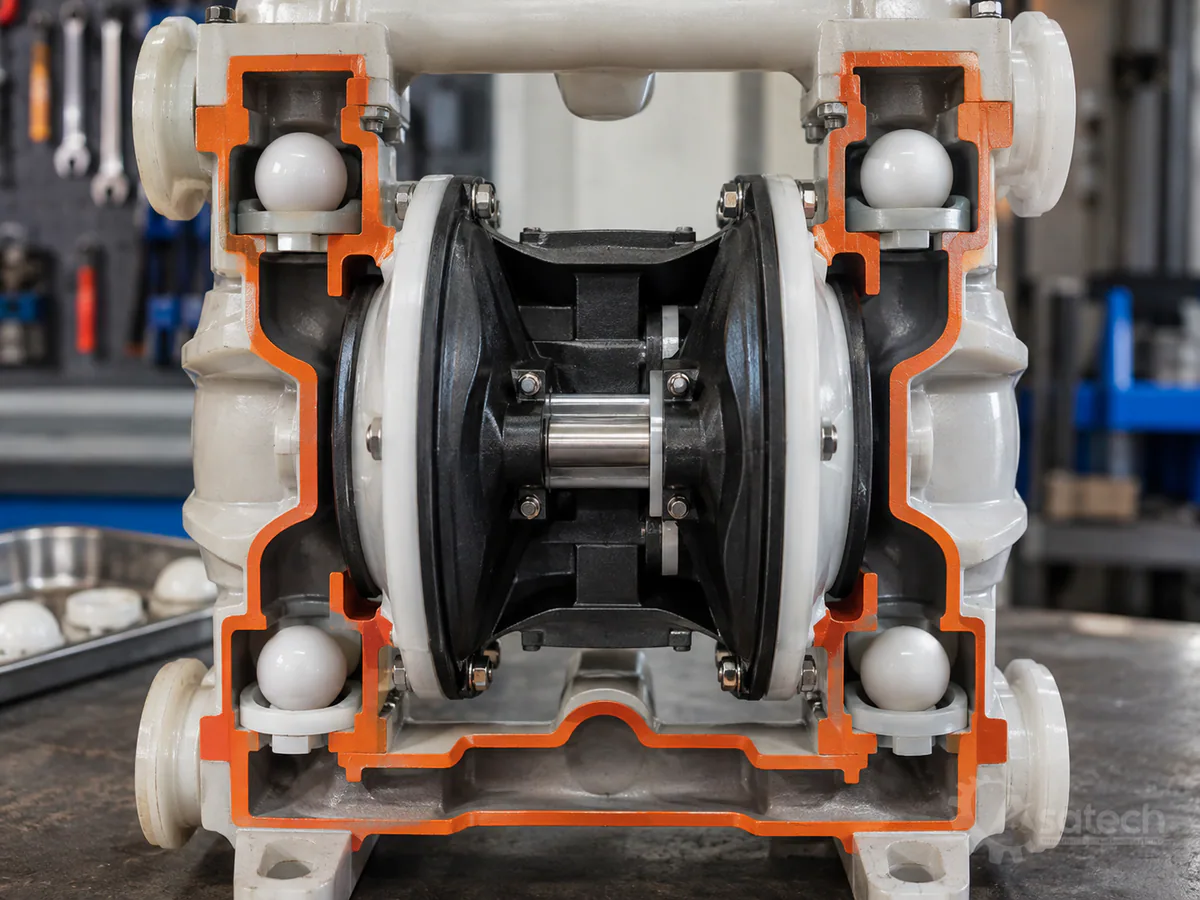

Cụm van bi và đế van đóng vai trò là van một chiều điều phối chu trình hút và đẩy lưu chất, phối hợp đồng bộ cùng chuyển động của màng bơm. Khi màng chuyển động lùi, áp suất âm hình thành giúp bi nhấc khỏi đế hút, cho phép chất lỏng đi vào buồng bơm.

Ngược lại, ở hành trình đẩy, bi hút rơi xuống đế để khóa kín cổng hút, trong khi bi xả mở ra đẩy lưu chất đi. Nếu xuất hiện bất kỳ hư hại cơ học nào, hiệu quả làm kín buồng bơm lập tức suy giảm, gây tụt áp và rò rỉ áp suất ngược dòng.

Các Dấu Hiệu Mòn Màng Bi Đế Bơm Màng Phổ Biến

Trong ca làm việc thực tế, đội ngũ vận hành cần đặc biệt lưu ý các dấu hiệu mòn màng bi đế bơm màng sau đây để có biện pháp can thiệp kỹ thuật kịp thời:

• Bơm tụt lưu lượng và áp suất: Bơm vẫn hoạt động theo nhịp thông thường nhưng lượng dịch thực tế tại đầu xả giảm mạnh. Hiện tượng này thường xảy ra khi bi bị mài vẹt hoặc lòng đế xuất hiện rãnh xước, khiến lưu chất dội ngược lại buồng nạp.
• Bơm mất khả năng tự hút mồi: Nếu bề mặt đế van bị rỗ hoặc viên bi bị biến dạng méo mó, buồng bơm không thể tạo đủ chân không cần thiết để kéo chất lỏng từ bể chứa lên.
• Chất lỏng rò rỉ ra bộ giảm thanh (muffler): Đây là dấu hiệu báo động cho thấy màng bơm đã bị rách hoặc nứt. Lưu chất xâm nhập trực tiếp từ buồng ướt qua buồng khí và theo ống xả khí nén ra ngoài.
• Bơm tiêu thụ khí nén tăng đột biến: Khi các chi tiết làm kín suy hao, bơm phải hoạt động với tần suất nhịp cao hơn để duy trì áp lực, dẫn đến lãng phí năng lượng khí nén của nhà máy.

Nếu gặp phải các trường hợp trên, việc tham khảo danh mục phụ tùng bơm màng khí nén Wilden sẽ giúp kỹ sư xác định đúng kết cấu mã phụ tùng để đối chiếu và thay thế tương thích.

Checklist Vận Hành Và Kiểm Tra Thiết Bị Bơm Màng

Việc duy trì thói quen kiểm tra phòng ngừa trước và sau vận hành giúp giảm thiểu rủi ro phát sinh từ các dấu hiệu mòn màng bi đế bơm màng:

#### Checklist Trước Khi Vận Hành

• Kiểm tra áp suất khí cấp vào bộ điều áp, đảm bảo nằm trong dải làm việc tiêu chuẩn của nhà sản xuất.

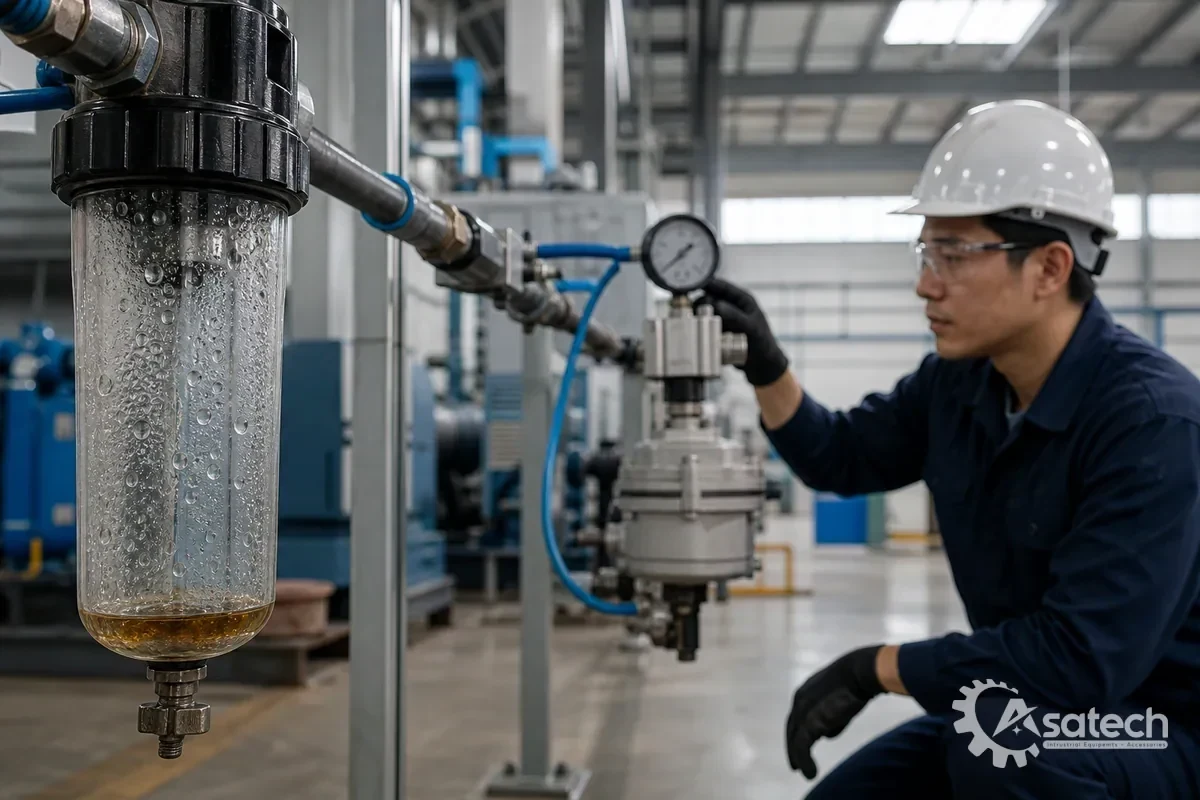

• Kiểm tra tình trạng bộ lọc khí nén, xả nước đọng và bảo đảm nguồn cấp khí sạch khô.
• Đảm bảo các van chặn trên đường ống hút và xả đã được mở hoàn toàn trước khi mở van cấp khí nén.
• Quan sát kỹ các mối nối bu lông thân bơm và cổng hút xả, đảm bảo độ siết chặt đồng đều.

#### Checklist Sau Khi Vận Hành

• Khóa van cấp khí nén chính và xả hết áp suất khí còn tích trữ trong đường ống.
• Kiểm tra bộ giảm thanh xem có dấu hiệu rò rỉ hóa chất hoặc hơi ẩm bất thường không.
• Vệ sinh và súc rửa buồng bơm bằng dung môi hoặc nước sạch nếu vận hành với lưu chất dễ kết tinh, đóng rắn.
• Ghi nhận số giờ vận hành thực tế vào nhật ký thiết bị để đối chiếu định kỳ.

Quy Trình Tháo Rã Kiểm Tra Cụ Màng, Bi Và Đế Van

Khi xuất hiện các dấu hiệu mòn màng bi đế bơm màng, kỹ thuật viên cần thực hiện quy trình kiểm tra tháo rã tuần tự theo đúng quy chuẩn an toàn:

1. Khóa an toàn: Ngắt hoàn toàn nguồn cấp khí nén, gắn biển cảnh báo bảo trì. Đóng van chặn cổng hút/xả, mở van xả đáy buồng bơm để thu hồi hết lưu chất tồn đọng.
2. Tháo ống gom (Manifold): Dùng dụng cụ mở bu lông đối xứng cổng hút và xả. Lấy cụm bi và đế van ra bên ngoài, phân loại theo từng buồng để tiện đánh giá.
3. Đo đạc kiểm tra bi và đế: Dùng thước kẹp cơ khí đo đường kính bi theo nhiều chiều để phát hiện độ méo. Quan sát bề mặt đế van xem có vết lõm hạt rắn, nứt nẻ hoặc mòn côn mép làm kín hay không.
4. Tháo buồng màng: Tháo bu lông ốp buồng bơm ngoài và mở đĩa kẹp màng. Rút màng bơm ra để kiểm tra độ co giãn, các vết nứt chân chim tại rãnh gấp nếp hoặc hiện tượng chai cứng do biến tính hóa học.

Lựa Chọn Vật Liệu Thay Thế Phù Hợp Lưu Chất Vận Hành

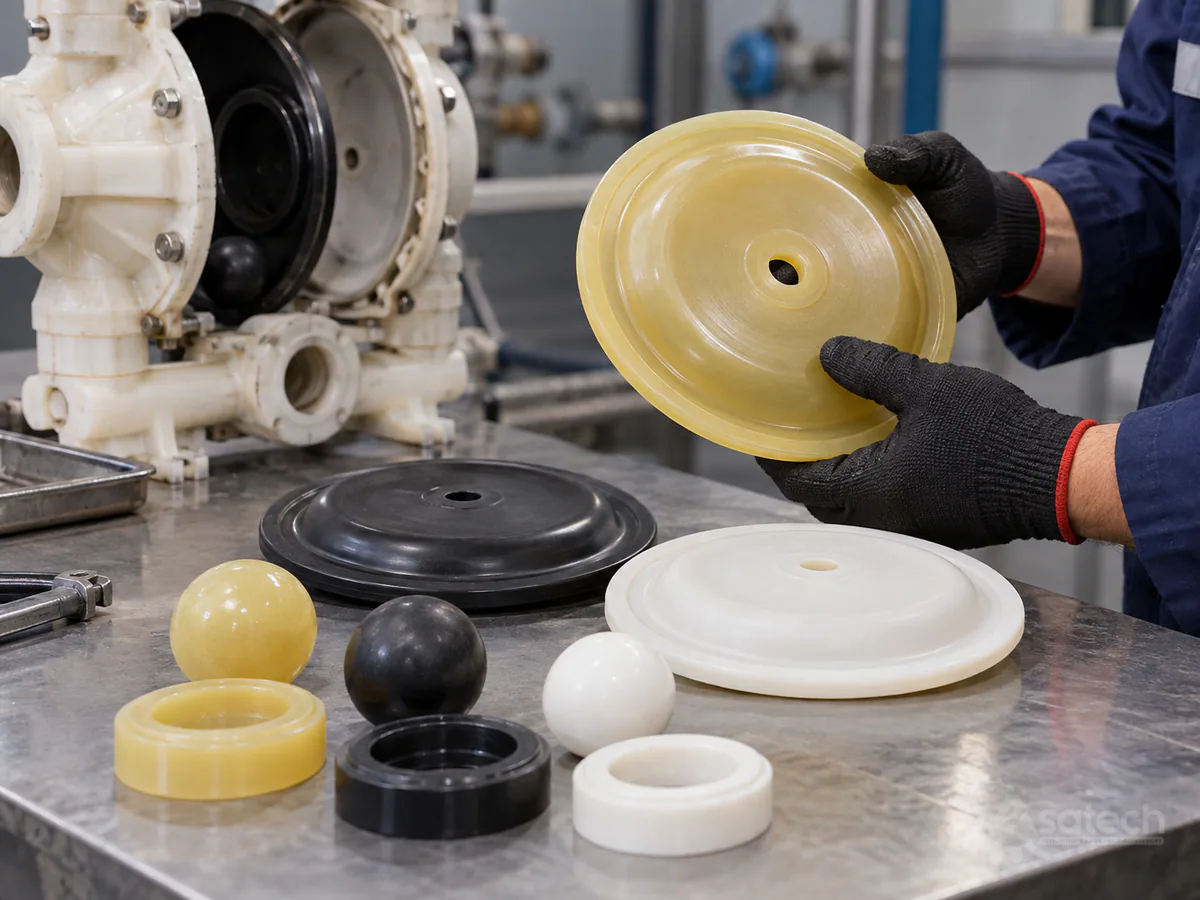

Nhằm ngăn ngừa hiện tượng hư hỏng sớm, việc chọn vật liệu màng, bi, đế cần căn cứ chính xác vào môi trường làm việc:

• Polyurethane: Độ bền cơ học cao, chịu mài mòn vượt trội, tối ưu cho ứng dụng bơm bùn loãng, gốm sứ và hạt mịn.
• Cao su Neoprene: Lựa chọn kinh tế cho các dung dịch gốc dầu nhẹ, hóa chất không quá đậm đặc và chất lỏng công nghiệp thông dụng.
• Cao su Buna-N: Chuyên dụng cho các ứng dụng liên quan đến xăng, dầu khoáng, mỡ nhờn và chất lỏng thủy lực.
• Teflon (PTFE): Khả năng kháng hóa chất phổ rộng đối với axit mạnh, kiềm đặc và dung môi hữu cơ.

Để nhận hỗ trợ kỹ thuật chi tiết khi xử lý các dấu hiệu mòn màng bi đế bơm màng, quý khách hàng hãy gửi đầy đủ thông tin về tên lưu chất, nồng độ, nhiệt độ, áp suất làm việc và độ nhớt thực tế đến đội ngũ kỹ sư của Asatech để được tư vấn giải pháp phụ tùng phù hợp nhất.
