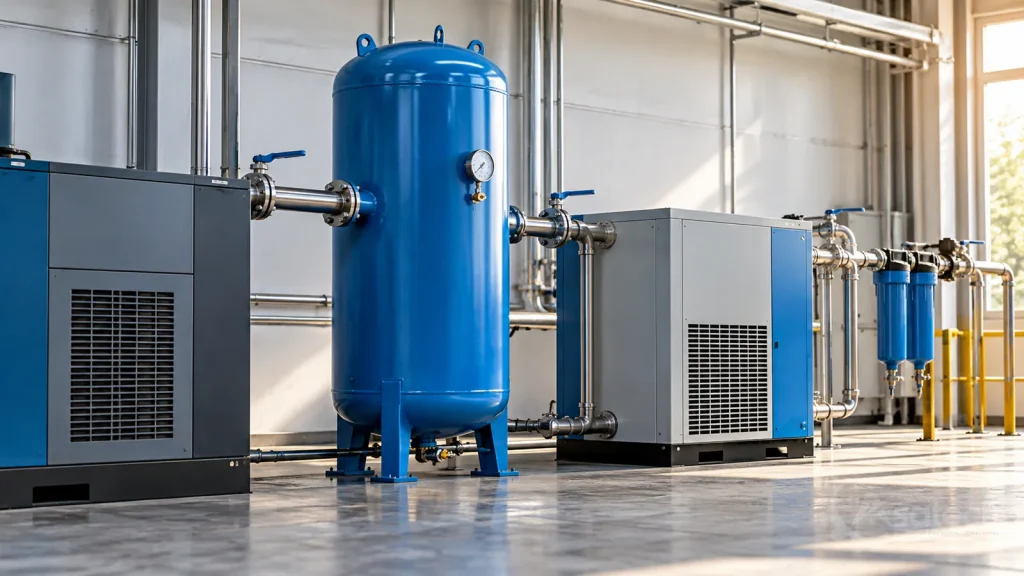

Lắp Máy Sấy Khí Trước Hay Sau Bình Tích Khí: So Sánh Và Cách Chọn Chuẩn Kỹ Thuật

Việc quyết định lắp máy sấy khí trước hay sau bình tích khí là một trong những bài toán bố trí layout quan trọng nhất khi thiết kế trạm khí nén công nghiệp. Một sơ đồ lắp đặt hợp lý không chỉ bảo vệ máy sấy khí tác nhân lạnh hoặc máy sấy hấp thụ khỏi tình trạng quá tải mà còn duy trì áp suất ổn định cho toàn bộ dây chuyền sản xuất.

Kết luận nhanh theo nhu cầu vận hành

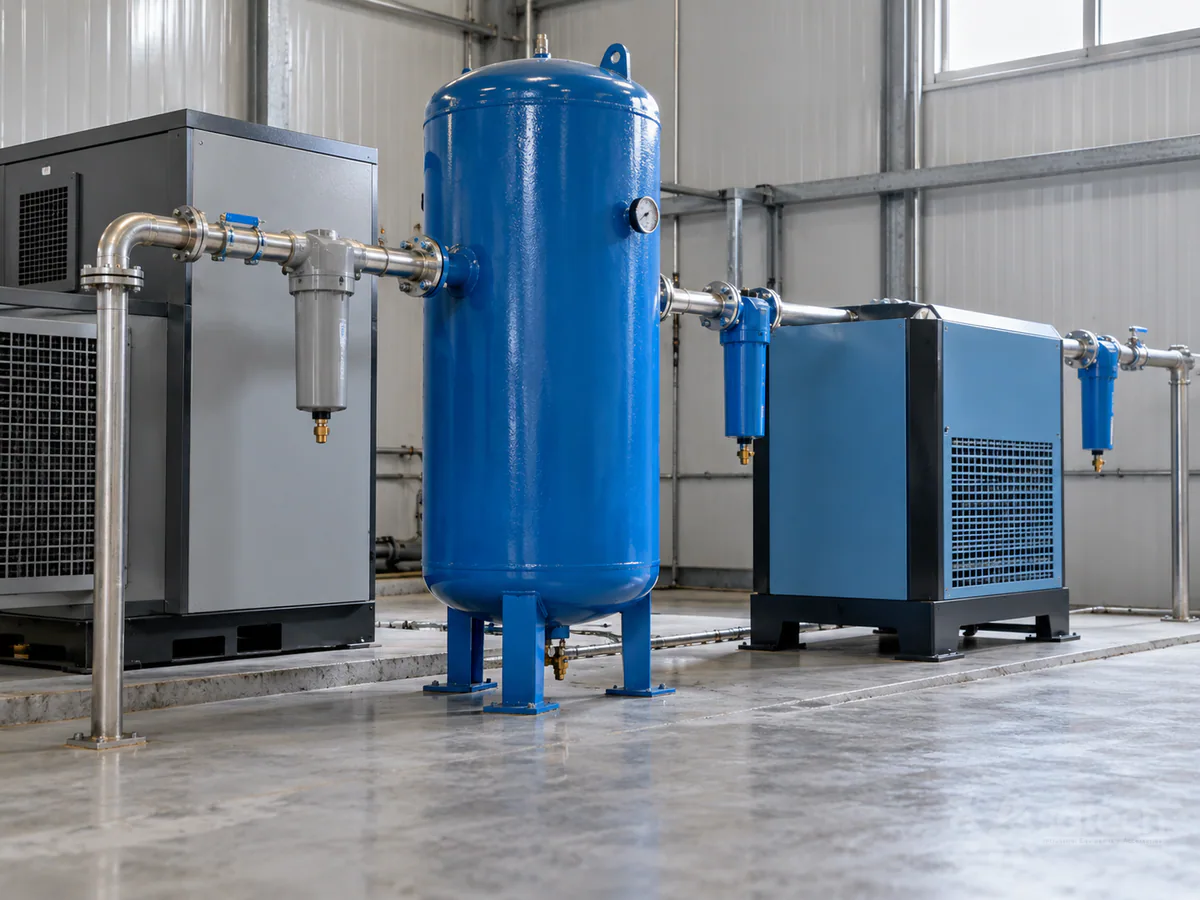

• Nên lắp bình tích khí trước máy sấy (bình khí ướt): Phù hợp với đa số trạm khí nén tiêu chuẩn. Phương án này ưu tiên giảm nhiệt độ khí nén, tách sơ bộ nước ngưng tụ và giảm tải nhiệt trực tiếp cho máy sấy khí.
• Nên lắp máy sấy khí trước bình tích (bình khí khô): Phù hợp với hệ thống có chu kỳ tiêu thụ khí dao động mạnh hoặc đột biến trong thời gian ngắn. Khí tích trữ trong bình là khí đã làm sạch, sẵn sàng cấp nhanh mà không gây tụt áp qua giàn sấy.
• Hệ thống công suất lớn: Giải pháp lý tưởng là sử dụng cả hai bình: một bình tích khí ướt trước máy sấy và một bình tích khí khô sau hệ thống lọc.

Bản chất kỹ thuật: Bình tích khí ướt và bình tích khí khô

Để hiểu rõ việc bố trí, kỹ sư vận hành cần phân biệt trạng thái của dòng khí nén tại từng điểm trong sơ đồ công nghệ:

1. Bình tích khí ướt (Wet Tank): Đặt trực tiếp sau máy nén khí. Khí nén đi vào bình ở nhiệt độ cao và chứa lượng hơi ẩm bão hòa cùng dầu chưa qua xử lý.
2. Bình tích khí khô (Dry Tank): Đặt sau máy sấy khí và cụm lọc đường ống. Khí nén chứa trong bình đã đạt điểm sương (dew point) theo yêu cầu và sạch dầu bụi.

Theo tài liệu kỹ thuật từ 3D Toàn Cầu, việc lựa chọn vị trí bình chứa phụ thuộc chặt chẽ vào đặc tính tải tiêu thụ và yêu cầu kiểm soát độ ẩm của nhà máy.

Bảng so sánh lắp máy sấy khí trước hay sau bình tích khí

Đánh giá phương án: Bình tích đặt trước máy sấy (Sơ đồ khí ướt)

Khi đặt bình tích khí ngay sau máy nén khí, bình đóng vai trò như một bộ làm mát trung gian và bình tách ly tâm cỡ lớn.

Ưu điểm:

• Hạ nhiệt độ dòng khí: Diện tích bề mặt vỏ bình tích khí giúp tản nhiệt tự nhiên ra môi trường, đưa nhiệt độ khí nén vào máy sấy về mức tiệm cận tối ưu (dưới 40–45°C).
• Tách ẩm sơ bộ: Một lượng lớn hơi nước ngưng tụ thành giọt lỏng và đọng lại ở đáy bình. Van xả đáy tự động sẽ xả lượng nước này ra ngoài, giảm tải trực tiếp cho giàn lạnh của máy sấy.
• Lưu lượng khí cấp vào máy sấy ổn định: Bình tích giúp làm phẳng các xung động áp suất từ máy nén khí piston hoặc trục vít tải/không tải.

Nhược điểm:

• Khi xưởng sử dụng khí đột ngột vượt công suất máy nén, dòng khí rút mạnh qua máy sấy có thể vượt quá dải lưu lượng thiết kế, làm tăng điểm sương tức thời.

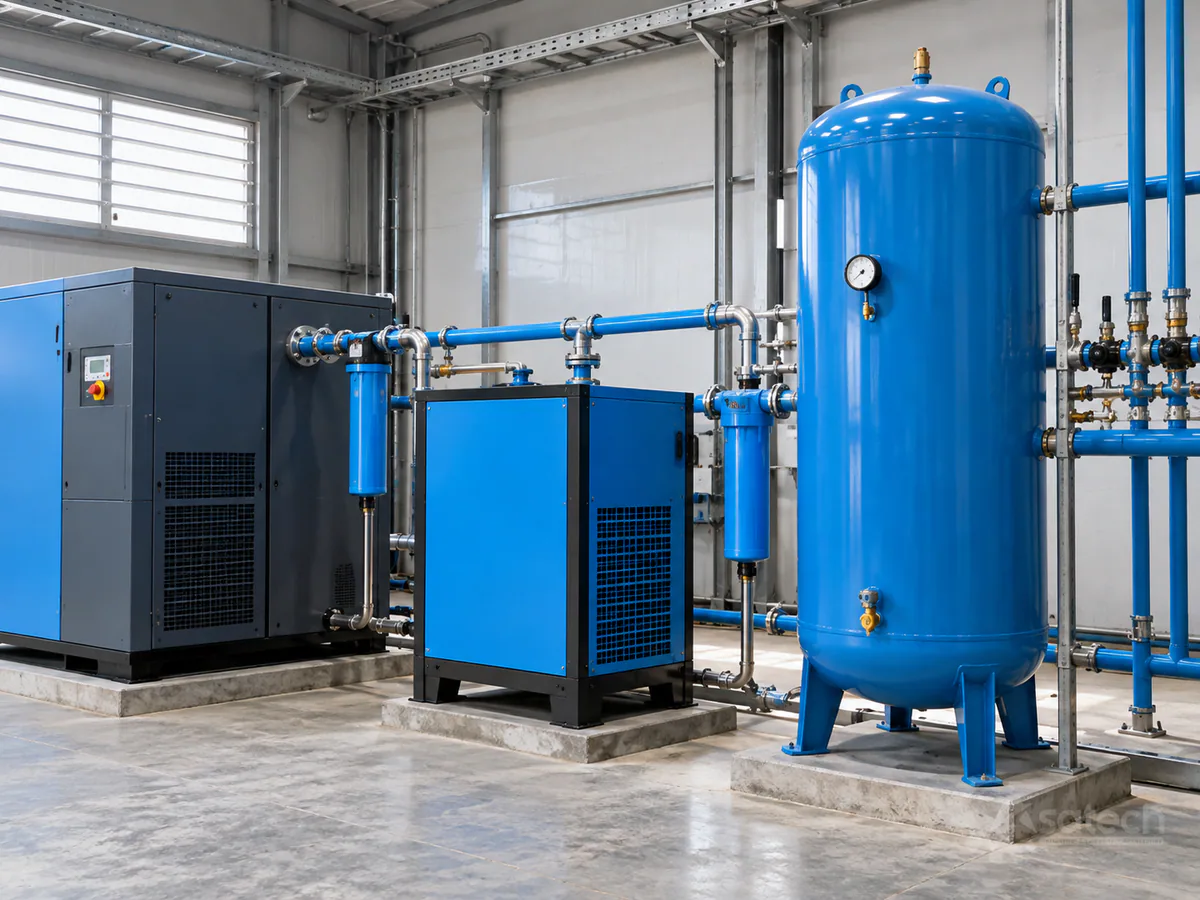

Đánh giá phương án: Lắp máy sấy khí trước bình tích khí (Sơ đồ khí khô)

Ở sơ đồ này, máy sấy khí tiếp nhận khí trực tiếp từ máy nén khí và cấp khí sạch vào bình chứa trước khi phân phối tới các phân xưởng.

Ưu điểm:

• Đáp ứng hoàn hảo tải tiêu thụ đột biến: Bình chứa luôn đầy khí khô ở áp suất làm việc. Khi các thiết bị tiêu thụ khí lớn kích hoạt cùng lúc, khí từ bình xả thẳng vào mạng lưới mà không gặp trở lực từ giàn sấy hay lõi lọc.
• Tích hợp thuận tiện: Phù hợp với các dòng máy nén khí đời mới có tích hợp sẵn cụm sấy tác nhân lạnh bên trong khung vỏ.

Nhược điểm:

• Máy sấy làm việc nặng hơn: Toàn bộ nhiệt lượng và hơi ẩm chưa qua lắng đọng sơ bộ sẽ đi thẳng vào máy sấy, đòi hỏi máy sấy phải có công suất dư tải lớn.
• Nguy cơ tái nhiễm bẩn nếu bảo trì kém: Nếu thành trong của bình tích không được sơn phủ chống gỉ chuyên dụng, hơi ẩm dư có thể gây oxy hóa bề mặt trong thời gian dài.

Giải pháp tối ưu: Hệ thống sử dụng hai bình tích khí

Đối với các nhà máy quy mô vừa và lớn (công nghiệp hóa chất, thực phẩm, dược phẩm hoặc sơn tĩnh điện), giải pháp kỹ thuật tiêu chuẩn là cấu hình nối tiếp:

Máy nén khí -> Bình tích khí ướt -> Bộ lọc thô -> Máy sấy khí -> Bộ lọc tinh -> Bình tích khí khô -> Dây chuyền sản xuất

Cấu hình này kết hợp toàn bộ điểm mạnh của hai phương án: bình ướt chịu trách nhiệm tản nhiệt và gom nước sơ bộ, máy sấy xử lý ẩm trong điều kiện tối ưu, còn bình khô đóng vai trò bộ đệm dự phòng áp suất cao cho tải tiêu thụ.

Checklist khảo sát trước khi lựa chọn lắp đặt

Trước khi quyết định phương án thi công layout, đội ngũ kỹ thuật nhà máy nên kiểm tra các yếu tố sau:

1. Nhiệt độ khí đầu ra máy nén: Nếu nhiệt độ xả vượt quá 50°C, bắt buộc phải có bình tích khí ướt hoặc bộ làm mát aftercooler trước máy sấy.
2. Tính chất phụ tải: Tiêu thụ liên tục, ổn định hay ngắt quãng với các xung tiêu thụ lớn (như máy dập khí, súng phun cát)?
3. Yêu cầu độ sạch khí nén: Nhà máy áp dụng tiêu chuẩn ISO 8573-1 cấp độ mấy cho hàm lượng ẩm và dầu?
4. Mặt bằng bố trí: Khoảng không gian nhà xưởng cho phép lắp đặt một bình hay tách rời hai bình tích riêng biệt?

Khuyến cáo vận hành và an toàn trạm khí nén

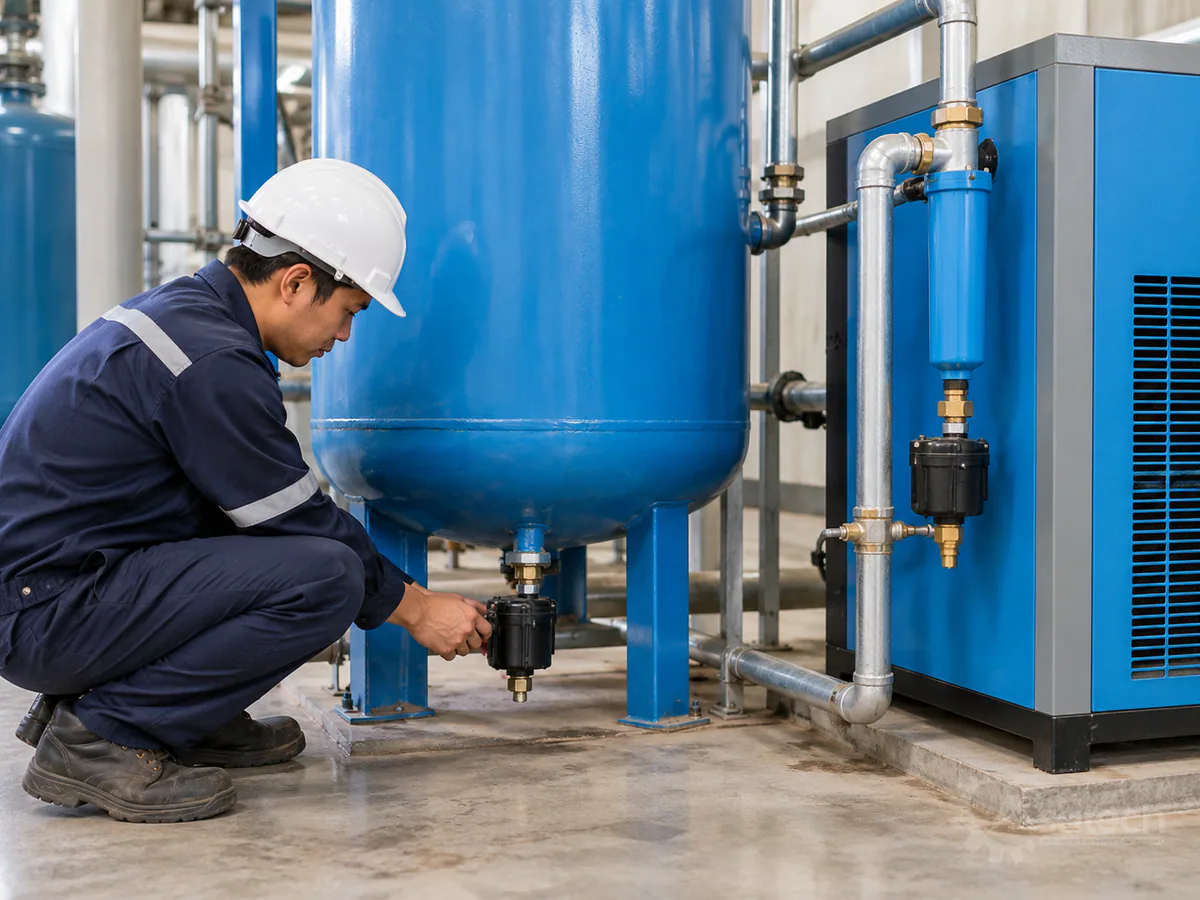

• Định kỳ kiểm tra hoạt động của bẫy xả nước tự động (auto-drain) tại bình tích ướt và cụm xả của máy sấy khí.
• Luôn lắp đặt van an toàn và đồng hồ áp suất có kiểm định định kỳ trên mọi bình chịu áp lực.
• Bố trí đường ống bypass qua máy sấy khí để phục vụ công tác bảo trì, thay thế phụ tùng định kỳ mà không phải dừng hoạt động toàn nhà máy.

Để được hỗ trợ khảo sát lưu lượng, tính toán dung tích bình chứa và lựa chọn thiết bị phụ trợ khí nén phù hợp với điều kiện vận hành thực tế, quý khách hàng có thể liên hệ với đội ngũ kỹ thuật của Asatech để nhận tư vấn chi tiết.
