Thiết kế bơm định lượng châm cloramin: So sánh kỹ thuật và cấu hình chuẩn

Khi triển khai hệ thống xử lý nước cấp và nước thải, công tác thiết kế bơm định lượng châm cloramin đòi hỏi sự tính toán cẩn trọng về mặt cơ khí và tương thích hóa chất. Cloramin cùng các hợp chất clo khử trùng có đặc tính ăn mòn oxy hóa mạnh và dễ phân tách khí trong đường ống. Nếu cấu hình đầu bơm không chuẩn xác, hệ thống rất dễ gặp hiện tượng bẫy khí (gas lock), dẫn đến sai lệch nồng độ khử trùng hoặc dừng ngắt đột ngột.

Bài viết này phân tích chuyên sâu các phương án cấu hình, vật liệu và bố trí đường ống dựa trên tài liệu kỹ thuật về lựa chọn bơm định lượng hóa chất nhằm hỗ trợ kỹ sư vận hành và nhà thầu ra quyết định chính xác.

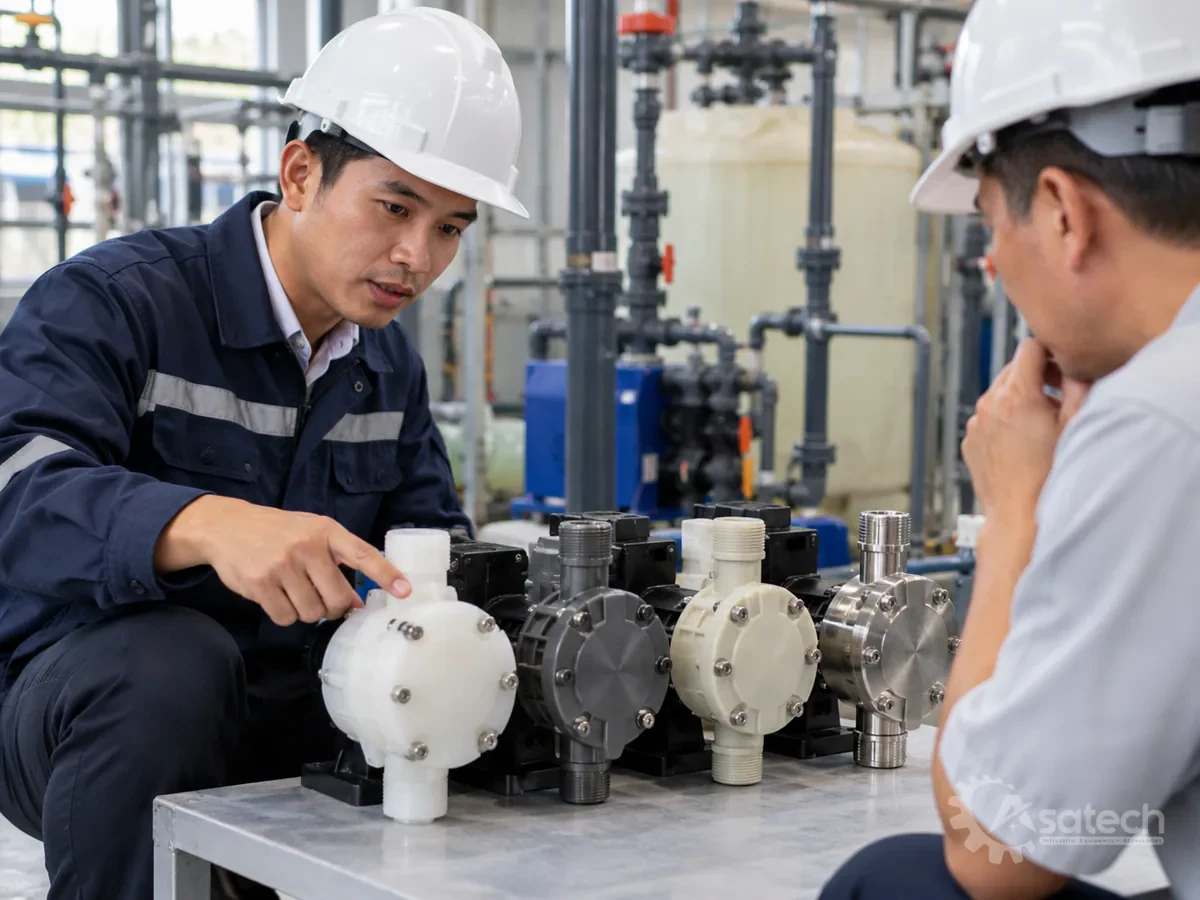

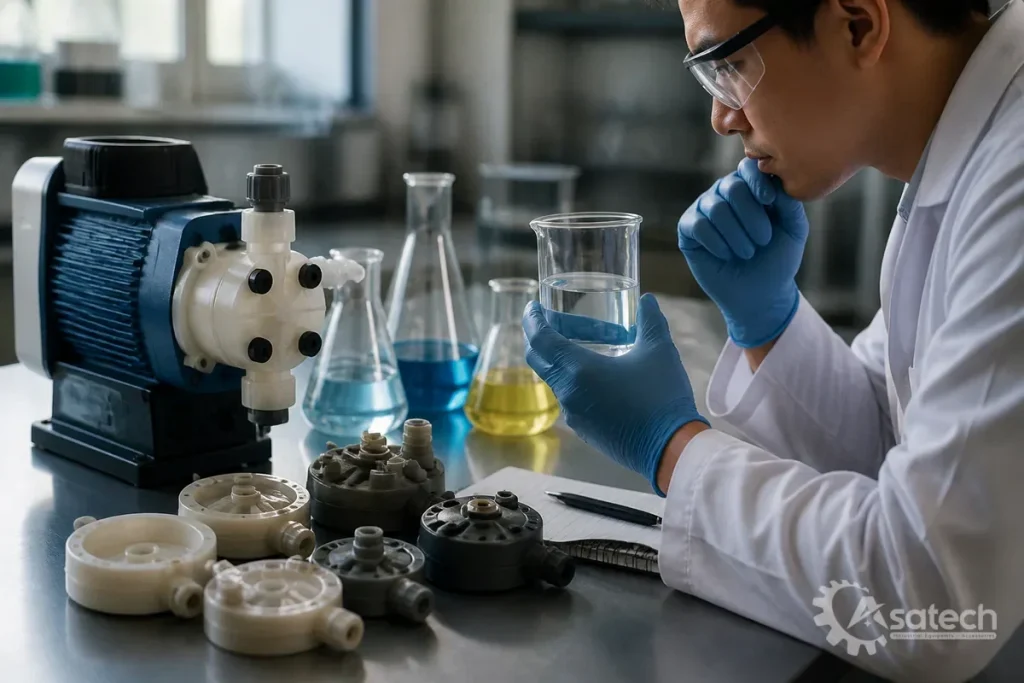

Kết luận nhanh: Lựa chọn cấu hình thiết kế theo nhu cầu khử trùng

• Hệ thống khử trùng cơ bản (dung dịch nồng độ thấp, nhiệt độ phòng dưới 40°C): Ưu tiên đầu bơm định lượng màng bằng nhựa PVC (mã VTCE/VTCF). Đây là giải pháp tối ưu chi phí đầu tư ban đầu, đáp ứng tốt áp lực làm việc vừa phải.
• Hệ thống có nguy cơ tách khí cao (châm dung dịch Clo/Javel, Cloramin tự do bốc hơi): Bắt buộc chọn đầu bơm tích hợp cơ chế tự xả khí (mã ATCF / vật liệu PMMA) để liên tục xả bọt khí, ngăn ngừa sự cố mất áp.
• Hệ thống hóa chất oxy học đậm đặc hoặc nhiệt độ lên tới 60°C: Sử dụng đầu bơm nhựa PVDF (mã FTCE/FTCF/FTCT) nhằm đảm bảo tuổi thọ màng bơm và cụm van bi một chiều.
• Hệ thống yêu cầu độ bền cơ học cao, chịu áp suất lớn: Cân nhắc đầu bơm Inox (STCT/6TCT), tuy nhiên cần kiểm tra kỹ độ trơ hóa học với gốc ion Cl- để tránh hiện tượng rỗ bề mặt.

Bảng so sánh các phương án vật liệu đầu bơm cho hệ châm khử trùng

Đặc tính lưu chất và yêu cầu khi thiết kế bơm định lượng châm cloramin

Quá trình tạo cloramin thường bao gồm sự kết hợp giữa clo tự do và amoniac theo tỷ lệ kiểm soát. Trong nhiều trạm xử lý, dung dịch khử trùng có tính kiềm hoặc tính oxy hóa cao. Do đó, việc thiết kế bơm định lượng châm cloramin phải chú trọng vào khả năng tương thích của các chi tiết tiếp xúc trực tiếp:

• Màng bơm (Diaphragm): Vật liệu PTFE (Teflon) nguyên chất là tiêu chuẩn hàng đầu nhờ tính trơ hóa học tuyệt đối trước các tác nhân oxy hóa.
• Đế van và bi van (Check Valve): Nên dùng bi Ceramic kết hợp đế van FKM hoặc PTFE nhằm duy trì độ kín khít, ngăn hiện tượng rò rỉ ngược dòng khi bơm thực hiện hành trình hút.
• Thân đầu bơm: Nhựa PVC đáp ứng tốt về kinh tế cho các trạm cấp nước tiêu chuẩn sinh hoạt. Trường hợp dung dịch pha chế có nồng độ gốc đậm đặc hoặc bồn chứa đặt ngoài trời chịu nhiệt bức xạ cao, PVDF là vật liệu mang lại độ an toàn cao hơn.

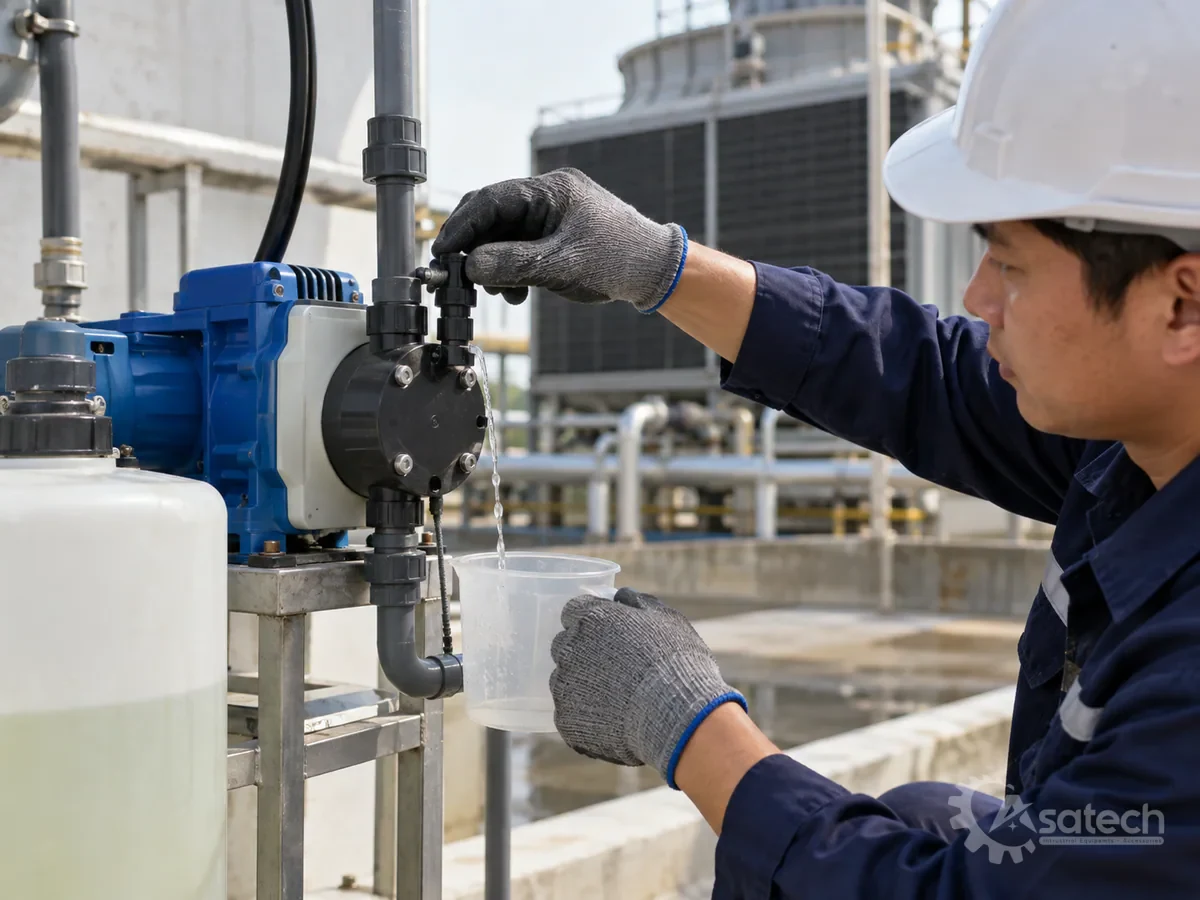

Giải pháp kỹ thuật chống bẫy khí (Gas Lock) trong đường ống

Hiện tượng bẫy khí là nguyên nhân hàng đầu khiến bơm định lượng màng hoạt động nhưng không đẩy được hóa chất. Khi các hợp chất chứa clo bị giảm áp hoặc nhiệt độ môi trường tăng, khí hòa tan tách ra thành các bọt khí nhỏ tích tụ trong buồng bơm. Vì chất khí có độ nén cao, hành trình tịnh tiến của màng bơm chỉ nén giãn khối khí này thay vì tạo đủ chênh áp để mở van một chiều.

Để giải quyết dứt điểm vấn đề này khi thiết kế bơm định lượng châm cloramin, kỹ sư cần phối hợp hai phương án:

1. Cấu hình đầu bơm: Sử dụng thiết kế đầu bơm có cổng xả khí tự động (mã ATCF). Cổng này liên tục tách bọt khí và hoàn lưu một lượng nhỏ dung dịch về lại bồn chứa, giữ cho buồng nén luôn đầy lưu chất lỏng.
2. Bố trí đường ống hút – xả: Đặt đường ống hút ngắn nhất có thể, duy trì độ dốc hướng lên về phía đầu hút của bơm để bọt khí không bị đọng lại. Bố trí van giữ áp (Back Pressure Valve) tại điểm tiêm để duy trì áp suất đối kháng ổn định, hạn chế sự bay hơi của dung dịch.

Chi phí, mặt bằng lắp đặt và độ bền vận hành thực tế

• Mặt bằng và kiểu kết nối: Với các trạm xử lý công suất nhỏ đến vừa, kết nối dạng ống mềm (Hose type) bằng nhựa PE/PVDF giúp thi công nhanh, uốn lượn linh hoạt trong không gian hẹp. Với hệ thống công nghiệp lớn, kết nối mặt bích (Flange type) giúp cố định đường ống chắc chắn, triệt tiêu rung chấn do xung nhịp bơm sinh ra.
• Bảo vệ an toàn áp suất: Tích hợp van an toàn (Relief Valve) cài đặt ở ngưỡng chịu áp của hệ thống (ví dụ xả áp khi vượt 0.7 MPa). Khi điểm châm bị nghẹt hoặc van chặn trên đường ống vô tình bị khóa, van an toàn sẽ mở để hồi lưu chất về bồn, bảo vệ màng bơm và mô-tơ không bị quá tải.
• Độ bền môi trường: Khu vực phòng hóa chất thường xuyên có hơi ẩm và hơi ăn mòn. Thiết bị bơm cần đạt chuẩn bảo vệ vỏ tối thiểu IEC529-IPX3 hoặc IP55 nếu lắp ngoài trời, đồng thời dải điện áp vận hành phải thích ứng tốt với dao động điện lưới nhà máy (100V đến 440V).

Checklist khảo sát trước khi thiết kế hệ thống châm hóa chất

Trước khi hoàn thiện bản vẽ kỹ thuật và chọn mã model thiết bị, kỹ sư cần thu thập đầy đủ 5 thông số cốt lõi:

1. Nồng độ và thành phần hóa chất: Xác định rõ nồng độ pha chế thực tế để chọn vật liệu đầu bơm (PVC, PVDF hay PMMA chống bẫy khí).
2. Dải lưu lượng châm yêu cầu: Xác định lưu lượng tối thiểu và tối đa (ví dụ từ vài mL/phút đến 1000 mL/phút) để tính toán tỷ lệ điều chỉnh hành trình bơm tối ưu nhất.
3. Áp lực đối ứng tại điểm tiêm: Đo đạc áp suất tĩnh và động bên trong đường ống dẫn nước chính để chọn công suất đẩy của bơm vượt ngưỡng yêu cầu tối thiểu 1.5 – 2 bar.
4. Nhiệt độ lưu chất và môi trường: Kiểm tra nhiệt độ bồn chứa hóa chất trong các khung giờ cao điểm để tránh vượt quá giới hạn chịu nhiệt của nhựa PVC (thường dưới 40°C).
5. Phương thức điều khiển: Xác định chế độ điều khiển bằng tay theo tỷ lệ phần trăm hành trình, nhận tín hiệu 4-20mA từ cảm biến clo dư, hay châm theo xung lưu lượng kế (Pulse Control).

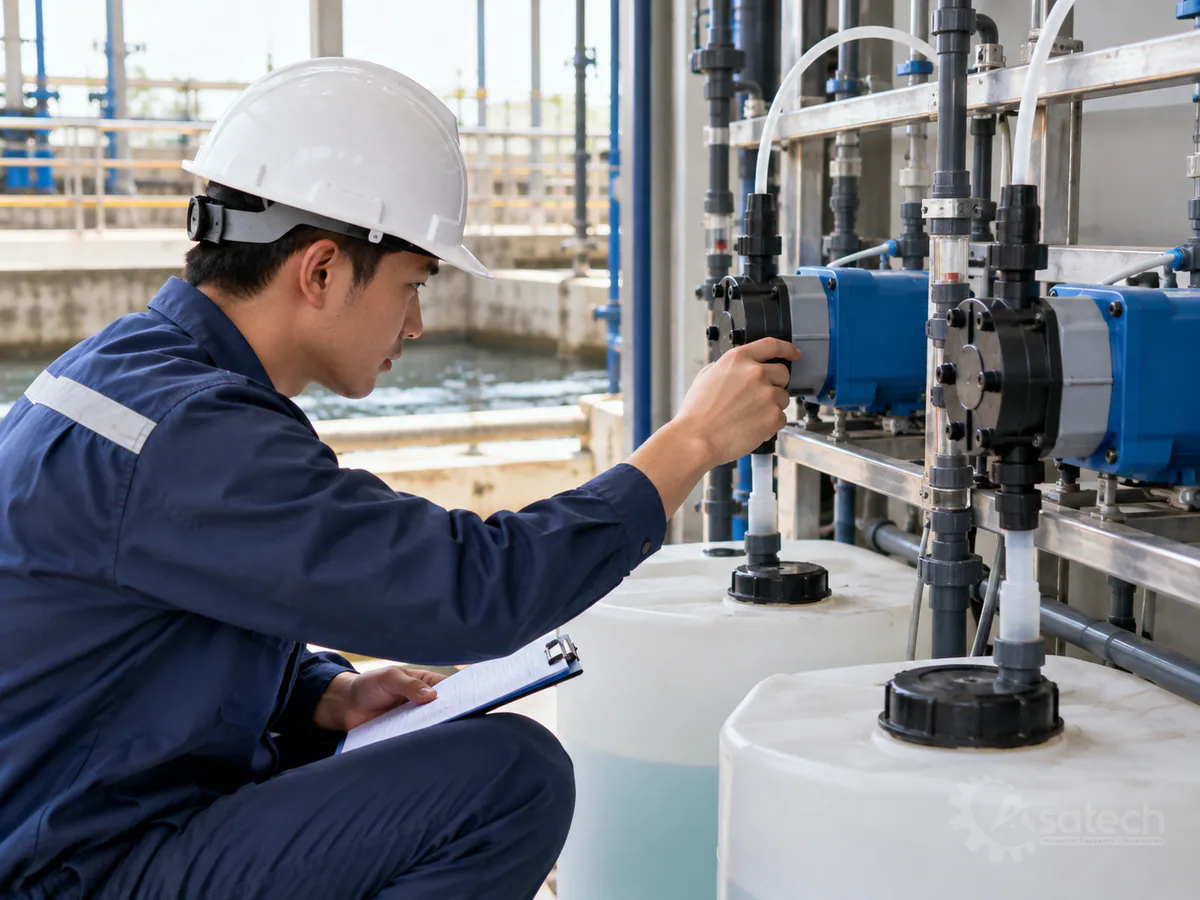

Tư vấn kỹ thuật từ Asatech

Một phương án thiết kế bơm định lượng châm cloramin chuẩn xác sẽ giúp nhà máy tiết kiệm hóa chất khử trùng, vận hành liên tục không gián đoạn và giảm thiểu chi phí bảo dưỡng màng bơm.

Để nhận bản tính toán chi tiết và phương án cấu hình tương thích, quý khách vui lòng gửi thông tin khảo sát gồm: tên hóa chất, nồng độ, lưu lượng châm, áp suất đường ống nước chính, nhiệt độ làm việc và vị trí lắp đặt đến bộ phận kỹ thuật Asatech.
