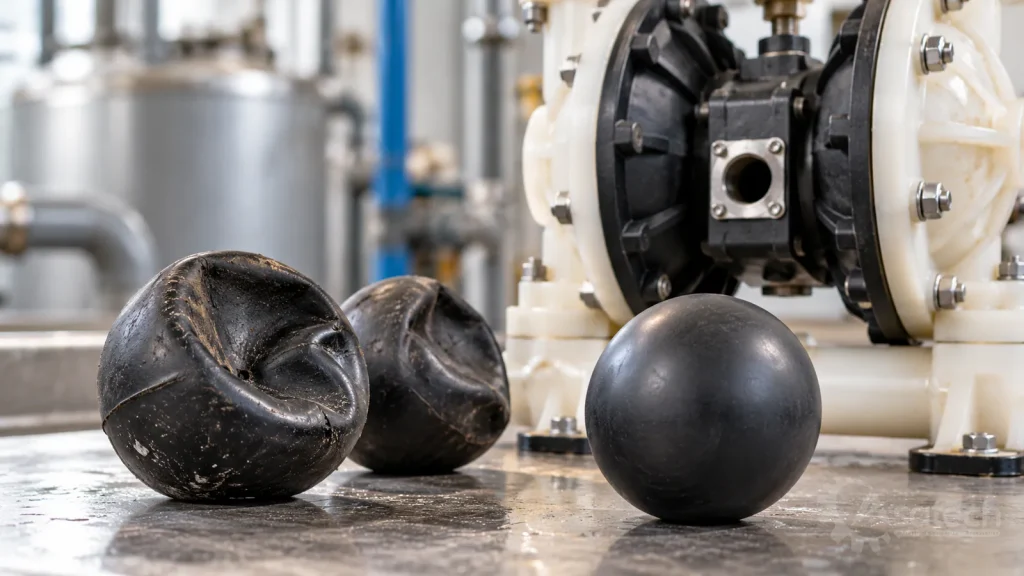

Bi bơm màng Husky Santoprene bị biến dạng: Cách xử lý

Hiện tượng bi bơm màng Husky Santoprene bị biến dạng làm tụt áp và mất khả năng tự mồi. Cùng tìm hiểu nguyên nhân kỹ thuật và cách xử lý an toàn cho nhà xưởng.

Trong các dòng bơm màng khí nén Husky của hãng Graco (USA), cụm van bi đóng vai trò đặc biệt quan trọng trong việc giữ kín và điều hướng dòng lưu chất. Santoprene là vật liệu nhựa nhiệt dẻo lưu hóa (TPV) được ứng dụng rộng rãi nhờ độ đàn hồi tốt và khả năng chống mỏi uốn cao. Tuy nhiên, khi viên bi mất đi hình cầu tiêu chuẩn, toàn bộ chu trình nén đẩy của bơm sẽ bị gián đoạn, gây suy giảm năng suất và ảnh hưởng tới dây chuyền sản xuất.

Dấu hiệu nhận biết sự cố van bi bơm màng

Khi van bi gặp trục trặc, hệ thống bơm màng thường biểu hiện các dấu hiệu cơ khí và thủy lực bất thường mà kỹ thuật viên vận hành có thể dễ dàng nhận biết:

• Bơm mất khả năng tự mồi: Dù khí nén vẫn cấp đều và màng bơm dịch chuyển liên tục, chất lỏng vẫn không được hút lên từ bể chứa do van bi không thể đóng kín buồng hút.
• Tụt áp và giảm lưu lượng đầu đẩy: Áp suất đầu ra dao động chập chờn, lưu lượng thực tế thấp hơn đáng kể so với thông số làm việc thông thường.
• Dòng chất lỏng dội ngược (Backflow): Do viên bi méo mó không khớp vào lòng đế van (seat), lưu chất bị đẩy ngược về đường hút trong mỗi nhịp nén.
• Chu kỳ bơm không đều: Buồng bơm bên có van hỏng chuyển động nhanh bất thường vì không còn áp lực cản trở thủy lực đối ứng.

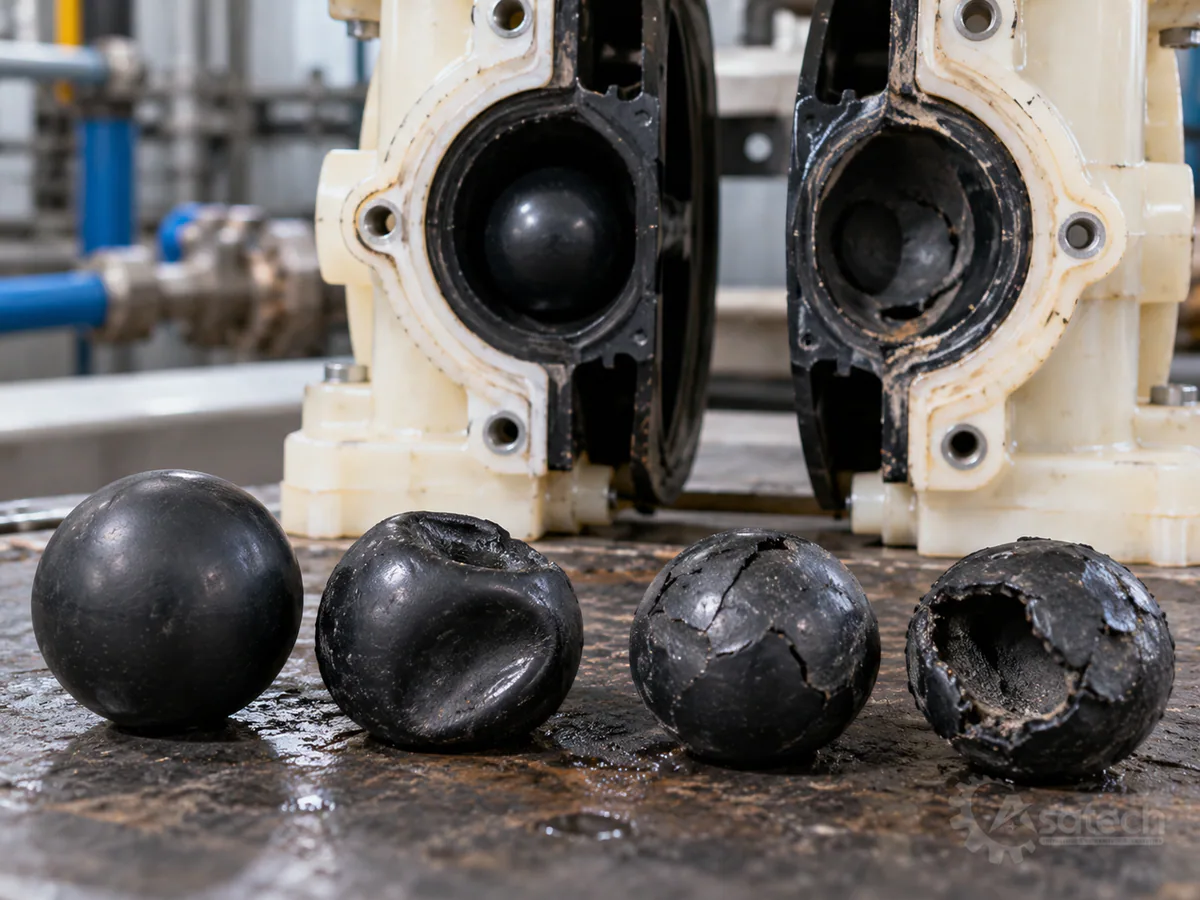

• Biến dạng ngoại quan rõ rệt: Khi tháo cụm nắp buồng van, viên bi có hình quả trứng, lún rãnh tròn quanh chu vi, bề mặt phồng rộp hoặc xuất hiện vết khuyết tật do va đập.

Nguyên nhân khiến bi bơm màng Husky Santoprene bị biến dạng

Thực tế tại các nhà máy, bi bơm màng Husky Santoprene bị biến dạng phần lớn bắt nguồn từ việc lựa chọn sai điều kiện làm việc hoặc lỗi vận hành. Dưới đây là những nguyên nhân cốt lõi dẫn đến tình trạng này:

1. Tiếp xúc với hóa chất không tương thích

Mặc dù Santoprene kháng rất tốt các dung dịch axit loãng, bazơ và hóa chất phân cực thông dụng, vật liệu này lại không chịu được dung môi hữu cơ, dầu khoáng nồng độ cao và hydrocacbon thơm. Khi tiếp xúc với môi chất không phù hợp, polymer sẽ bị thẩm thấu, dẫn đến hiện tượng trương nở thể tích, mềm nhũn và làm bi mất hẳn biên dạng ban đầu.

2. Quá nhiệt độ làm việc cho phép

Mỗi loại vật liệu đàn hồi đều có ngưỡng chịu nhiệt giới hạn. Khi nhiệt độ dung dịch hoặc môi trường làm việc vượt mức khuyến cáo, Santoprene sẽ bị suy giảm độ cứng bề mặt. Dưới lực ép tuần hoàn lặp đi lặp lại hàng triệu chu kỳ lên đế van, viên bi sẽ bị lún rãnh vĩnh viễn và không còn khả năng hồi phục đàn hồi.

3. Tác động của xung áp lực và búa nước

Nếu đường ống xả đóng van đột ngột trong khi bơm vẫn đang nhận khí nén hoạt động, xung áp lực dội ngược (hiện tượng búa nước) sẽ xuất hiện. Áp lực cực đại tức thời này ép viên bi dập mạnh vào đế van với lực vượt ngưỡng chịu tải, gây nứt mẻ hoặc móp méo cơ học.

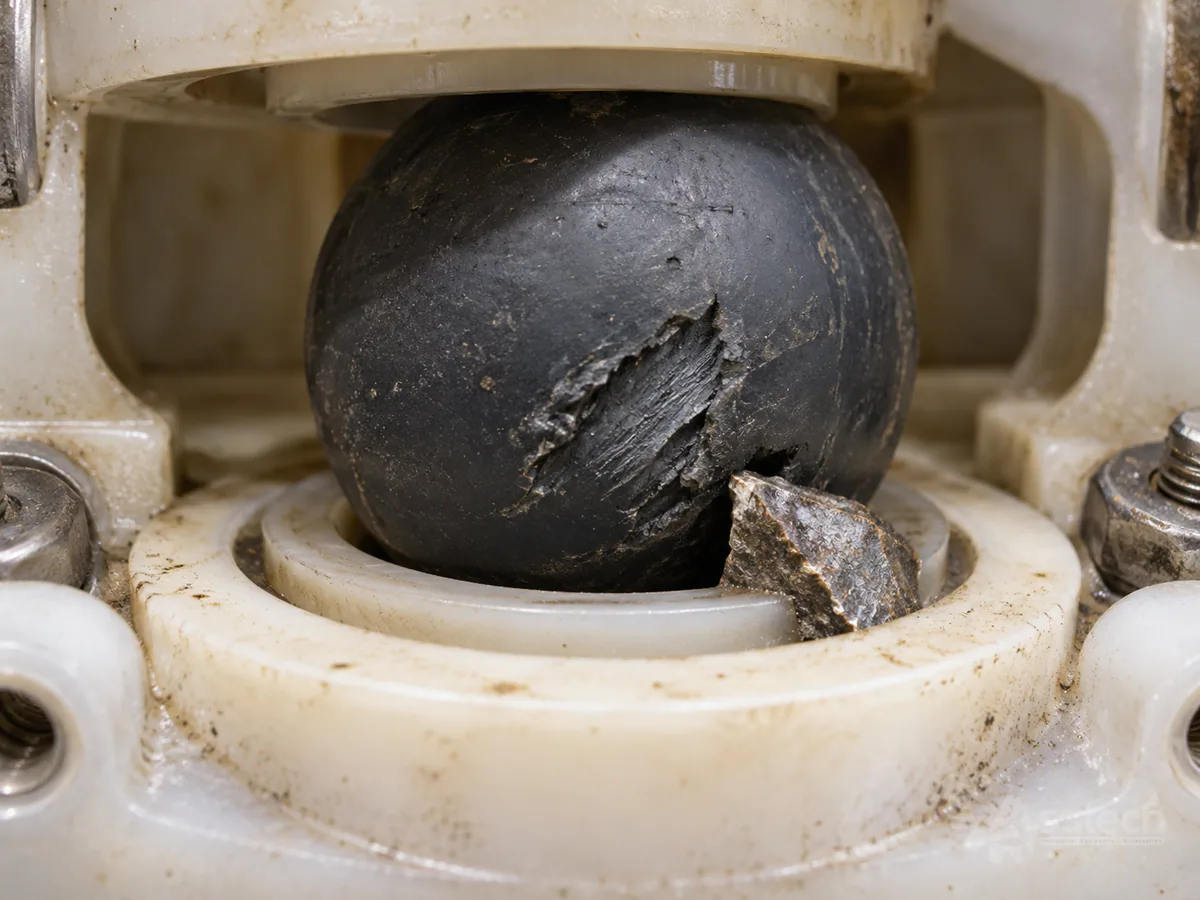

4. Dị vật rắn cấn kẹt trong buồng bơm

Lưu chất chứa các hạt rắn sắc nhọn có kích thước vượt quá khe hở cho phép dễ mắc kẹt giữa viên bi và đế van. Khi màng bơm đẩy nén, viên bi bị ép tì trực tiếp lên dị vật, tạo thành các vết khuyết sâu trên bề mặt Santoprene.

Bảng tổng hợp nguyên nhân và hướng xử lý kỹ thuật

Những thao tác không nên tự thực hiện tại hiện trường

Khi phát hiện bi bơm màng Husky Santoprene bị biến dạng, việc can thiệp sai cách có thể gây hư hỏng lan rộng và mất an toàn lao động. Kỹ thuật viên nhà máy cần tránh các thao tác sai lầm sau:

• Không mài dũa hoặc gọt sửa bi cũ: Việc mài gọt thủ công nhằm tạo lại độ tròn sẽ phá hủy hoàn toàn dung sai hình học. Bi sau khi gọt có thể lọt qua đế van hoặc kẹt cứng vào lồng van, gây kẹt bơm và rách màng.
• Không tăng áp khí nén để bù lưu lượng: Việc tăng áp suất khí nén quá mức quy định sẽ làm tăng tải trọng lên cụm truyền động và buồng bơm, dễ dẫn đến nứt vỡ vỏ bơm hoặc rách màng.
• Không tháo bu-lông khi chưa xả áp lực: Tháo dỡ nắp van khi hệ thống còn tồn dư áp suất khí nén hoặc áp lực lưu chất có thể khiến hóa chất bắn tóe, gây nguy hiểm cho người thao tác.
• Không tự ý phối ghép bi kim loại nặng vào đế Santoprene: Việc tự ý đổi bi sang vật liệu inox hay thép quá nặng mà không tính toán lực đập sẽ nhanh chóng làm vỡ nát đế van cao su mềm.

Quy trình kiểm tra an toàn và thời điểm cần gọi kỹ thuật

Để đảm bảo an toàn tối đa cho hệ thống và nhân sự vận hành, việc kiểm tra cụm van bi cần tuân thủ các bước sau:

1. Cô lập nguồn năng lượng (LOTO): Đóng van cấp khí nén chính vào bơm, ngắt ống cấp khí và treo biển cảnh báo an toàn bảo trì.
2. Khóa van và triệt tiêu áp suất dư: Đóng van chặn trên cả đường hút lẫn đường đẩy. Mở van xả đáy hoặc van xả áp phụ trợ để áp suất bên trong thân bơm trở về 0 bar.
3. Thu hồi và vệ sinh lưu chất: Rút hết dung dịch còn đọng trong buồng bơm vào bồn chứa an toàn trước khi nới lỏng nắp van bi.
4. Đo kiểm dung sai: Dùng thước kẹp cơ khí đo đường kính viên bi ở tối thiểu 3 vị trí vuông góc. Nếu đường kính sai lệch vượt mức cho phép hoặc bi mất dạng tròn, cần thay mới phụ tùng.

Thời điểm cần dừng vận hành và liên hệ bộ phận kỹ thuật chuyên môn:

• Bơm có hiện tượng rung lắc mạnh kèm theo tiếng gõ cơ khí bất thường ở cụm nắp van.
• Lưu chất có tính ăn mòn rò rỉ qua các mối ghép thân bơm.
• Hệ thống tụt áp liên tục nhưng không phát hiện rò rỉ trên đường ống ngoài.
• Hiện trường không có đủ thiết bị bảo hộ, công cụ xả áp hoặc kỹ thuật viên không nắm rõ cấu hình phụ tùng chuẩn của bơm.

Giải pháp phòng ngừa và lưu ý khi lựa chọn phụ tùng thay thế

Để hạn chế nguy cơ bi bơm màng Husky Santoprene bị biến dạng trong tương lai, kỹ thuật viên cần chú ý kiểm tra định kỳ và đối chiếu chính xác mã phụ tùng tương ứng với từng kích cỡ bơm Husky:

• Husky 515 (0.5 inch) và Husky 716 (0.75 inch): Sử dụng mã bi 112946 (Kích thước đường kính 19.05 mm).
• Husky 1040 (1 inch) và Husky 1050 (1 inch): Sử dụng mã bi 112092 (Kích thước đường kính 31.75 mm).
• Husky 1590 (1.5 inch): Sử dụng mã bi 112421 (Kích thước đường kính 44.45 mm).
• Husky 2150 (2 inch): Sử dụng mã bi 112361 (Kích thước đường kính 57.15 mm).
• Husky 3275 và Husky 3300 (3 inch): Sử dụng mã bi 113254 (Kích thước đường kính 69.85 mm).

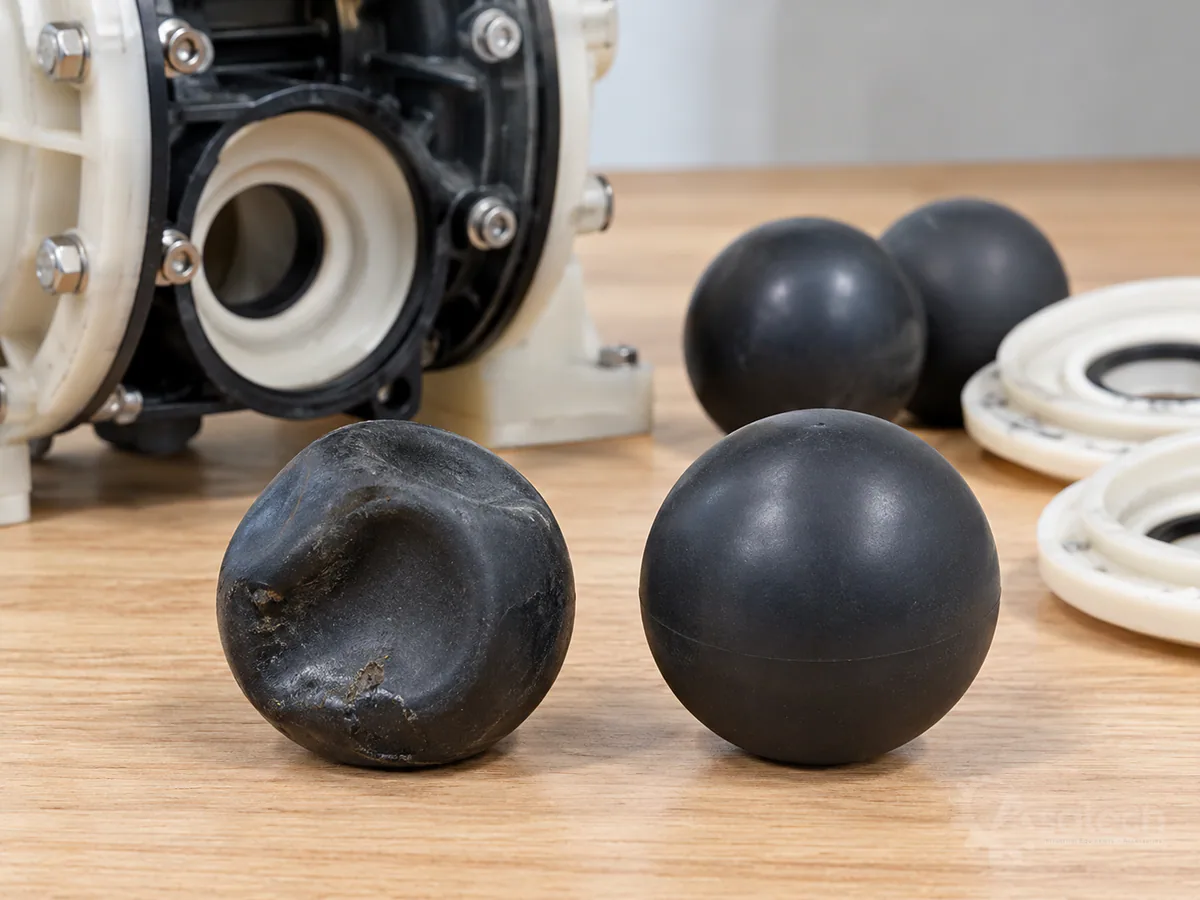

Nguyên tắc then chốt trong bảo dưỡng: Luôn thay thế đồng bộ cả bộ bi và đế van (seat) cùng lúc. Nếu chỉ lắp bi mới trên một chiếc đế van đã bị mòn khuyết góc tiếp xúc, viên bi mới sẽ nhanh chóng bị tì cấn và lún hỏng trở lại.

Khi cần đối chiếu thông số kỹ thuật chuẩn của nhà sản xuất hoặc thay mới phụ tùng chính hãng, quý khách có thể tham khảo trực tiếp tại tài liệu bi bơm màng Husky Santoprene.

Để nhận được tư vấn kỹ thuật chuyên sâu và lựa chọn vật liệu phụ tùng tương thích tối ưu cho hệ thống sản xuất, quý khách hàng vui lòng cung cấp đầy đủ thông tin về lưu chất, lưu lượng, áp suất, nhiệt độ, độ nhớt và môi trường làm việc đến đội ngũ kỹ sư Asatech qua hotline 0932.155.687 hoặc 0984.715.876.
