Lực siết bu lông bơm màng ARO 66605J: Quy chuẩn và các bước bảo dưỡng

Trong quá trình lắp ráp và bảo trì thiết bị công nghiệp, kiểm soát đúng lực siết bu lông bơm màng ARO 66605J là yếu tố quyết định để đảm bảo độ kín khít, an toàn hóa chất và duy trì tuổi thọ thân bơm. Dòng bơm màng Aro 66605J-344 sở hữu kết cấu thân Polypropylene (PP), thân giữa bằng nhựa và màng PTFE, chuyên dùng để xử lý mực in, sơn, dung môi hoặc hóa chất ăn mòn. Do đặc thù vật liệu nhựa dễ biến dạng khi chịu nén quá mức, việc siết bu lông không đúng mô-men xoắn sẽ trực tiếp gây nứt vỡ tai bắt, cong vênh cổ góp hoặc rò rỉ dung dịch nguy hại ra môi trường xưởng.

Bảng quy chuẩn lực siết bu lông bơm màng ARO 66605J

Tài liệu kỹ thuật từ hãng Ingersoll Rand quy định dải mô-men xoắn chặt chẽ cho từng cụm liên kết của dòng bơm 1/2 inch phi kim loại. Kỹ thuật viên không được siết theo cảm tính mà bắt buộc phải sử dụng cờ lê lực đã hiệu chuẩn.

Đối với vỏ Polypropylene, lực siết vượt ngưỡng quy định sẽ làm biến dạng ren nhựa hoặc nứt gãy mặt bích. Ngược lại, lực siết không đủ sẽ dẫn đến hở gioăng O-ring, giảm áp suất hút và rò rỉ dung môi trong lúc vận hành.

Checklist kiểm tra an toàn trước khi vận hành

Trước khi tiến hành siết bu lông hoặc đưa bơm vào hệ thống hoạt động, kỹ thuật viên nhà máy cần đối chiếu các hạng mục sau:

• Ngắt toàn bộ nguồn cấp khí nén và khóa đường ống hút/xả hóa chất kết nối với bơm.
• Kiểm tra tình trạng bề mặt tiếp xúc của thân nhựa PP, đảm bảo rãnh đặt O-ring sạch cặn bẩn, không bị xước hoặc nứt ngầm.
• Kiểm tra ren của bu lông và đai ốc: loại bỏ rỉ sét, bụi bẩn, không dùng bu lông đã bị trờn ren.
• Chuẩn bị cờ lê lực (torque wrench) có dải đo phù hợp (tối thiểu trong dải 2 – 15 N·m) cùng đầu khẩu đúng kích cỡ.
• Kiểm tra vị trí lắp đặt đĩa màng và màng PTFE, đảm bảo đĩa ép đặt đúng chiều uốn cong của màng.

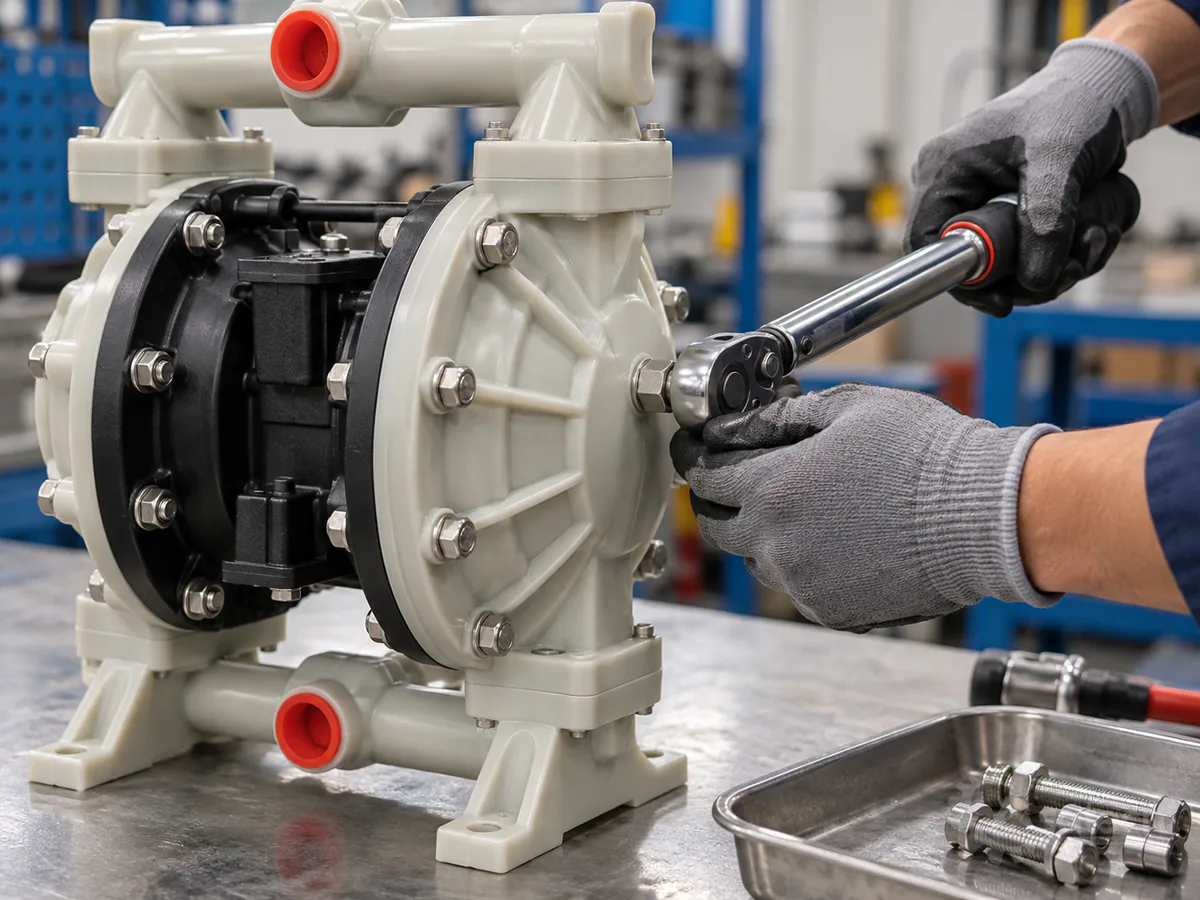

Quy trình siết bu lông chuẩn kỹ thuật theo sơ đồ đối xứng

Để nắp buồng và cổ góp ép phẳng đều lên thân bơm, kỹ thuật viên cần tuân thủ trình tự siết đối xứng chéo (criss-cross pattern):

1. Gá và vặn tay ban đầu: Đưa tất cả bu lông vào vị trí, dùng tay hoặc cờ lê thường vặn nhẹ cho đến khi đầu bu lông chạm sát mặt đệm phẳng. Không siết chặt từng chiếc đơn lẻ.
2. Siết sơ bộ cấp 1: Cài đặt cờ lê lực ở mức khoảng 50% giá trị danh định (khoảng 2.8 – 3.4 N·m). Tiến hành siết theo đường chéo đối xứng từng cặp bu lông đối diện nhau.
3. Siết hoàn thiện cấp 2: Điều chỉnh cờ lê lực lên đúng mức tiêu chuẩn quy định cho lực siết bu lông bơm màng ARO 66605J (5.6 – 6.8 N·m cho bu lông nắp và cổ góp). Tiếp tục siết theo đúng thứ tự chéo ban đầu.
4. Kiểm tra vòng tròn cuối cùng: Giữ nguyên mức lực danh định, rà soát lại toàn bộ vòng bu lông theo chiều kim đồng hồ để xác nhận không còn bu lông nào bị lỏng do biến dạng bù của vật liệu đệm.

Tuyệt đối không sử dụng súng siết bu lông bằng khí nén hoặc máy bắn ốc dùng pin tốc độ cao, vì lực xung kích lớn sẽ lập tức làm xé toạc ren nhựa hoặc làm nứt vỏ bơm.

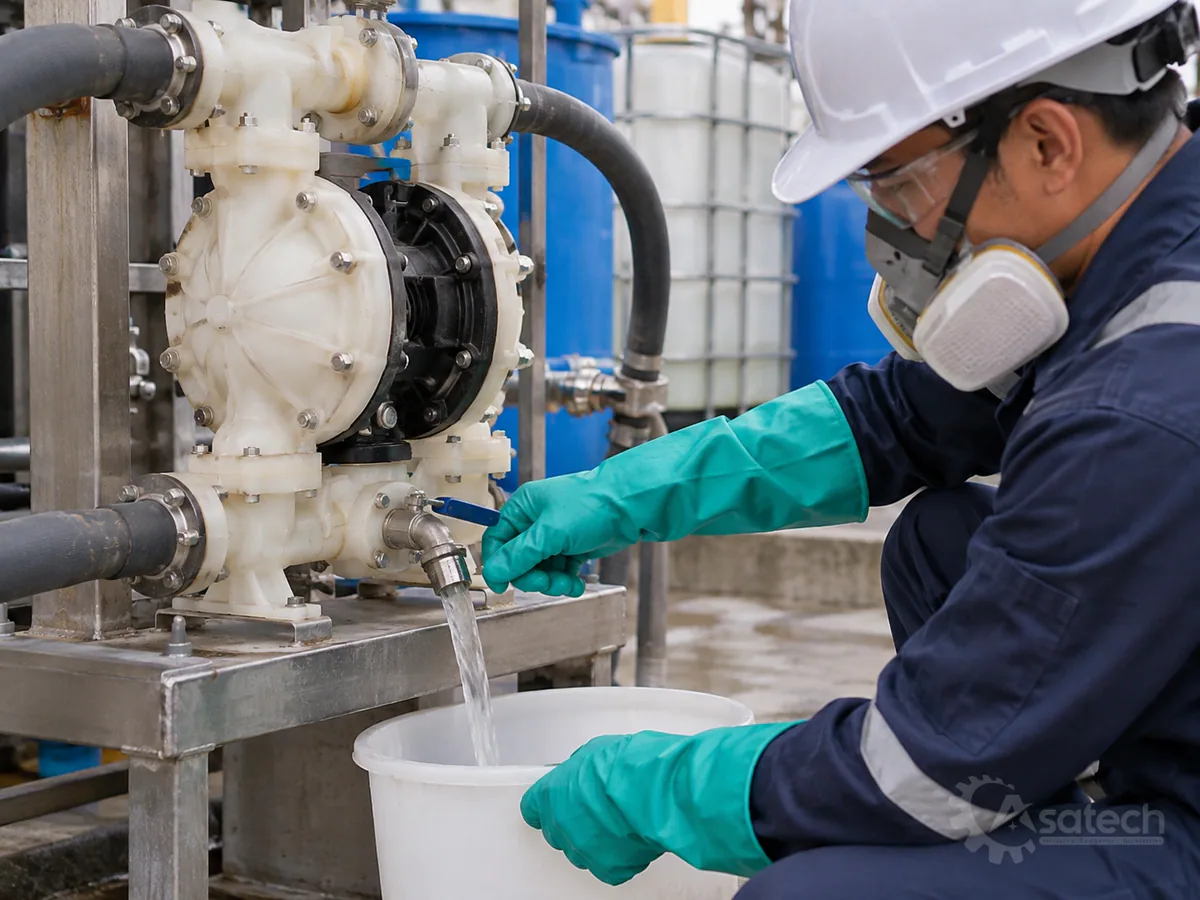

Lưu ý an toàn lao động khi xử lý bơm hóa chất

Bảo dưỡng bơm màng trong môi trường công nghiệp đòi hỏi tuân thủ nghiêm ngặt các rào chắn an toàn:

• Xả triệt để áp suất tồn đọng: Bơm màng có thể tích áp bên trong buồng bơm ngay cả khi đã ngắt khí nén cấp. Cần mở van xả đáy hoặc nới lỏng nhẹ van xả để giải phóng hoàn toàn áp suất trước khi tháo rời bu lông.
• Súc rửa hóa chất: Nếu bơm từng vận hành với axit, kiềm, sơn hoặc dung môi toluen/xylene, bắt buộc phải súc rửa (flush) buồng bơm bằng lưu chất trung tính phù hợp trước khi đưa về bàn bảo trì.
• Trang bị bảo hộ cá nhân (PPE): Kỹ thuật viên phải mang kính bảo hộ chống văng bắn, găng tay cao su chịu hóa chất chuyên dụng và mặt nạ phòng độc khi thao tác trên các thiết bị tiếp xúc với dung môi hữu cơ.

Checklist sau vận hành và kỹ thuật siết bù (retorque)

Nhựa Polypropylene và gioăng PTFE có đặc tính dão nguội (cold flow/creep). Dưới tác động liên tục của áp lực chất lỏng, nhiệt độ làm việc và rung chấn nhịp đập, vật liệu nhựa sẽ có xu hướng tái sắp xếp phân tử, làm suy giảm lực căng bu lông ban đầu.

• Kiểm tra sau 24 giờ làm việc đầu tiên: Đặt cờ lê lực ở mức mô-men danh định và kiểm tra lại toàn bộ bu lông trên nắp buồng và cổ góp.
• Kiểm tra sau chu kỳ biến động nhiệt độ: Khi bơm dung dịch có nhiệt độ thay đổi đột ngột hoặc sau quy trình súc rửa bằng nước nóng, bắt buộc phải kiểm tra lại độ siết bu lông khi thiết bị đã nguội hoàn toàn về nhiệt độ phòng.
• Xác nhận rò rỉ: Quan sát kỹ các mối ghép giữa thân giữa, nắp buồng bơm và cổ góp hút/xả xem có hiện tượng rịn giọt hóa chất hoặc thoát khí hay không.

Lịch bảo dưỡng định kỳ và dấu hiệu cần can thiệp kỹ thuật

Việc lập kế hoạch bảo trì phòng ngừa giúp nhà máy kiểm soát rủi ro gián đoạn sản xuất:

• Hàng ngày / Trước ca làm việc: Kiểm tra bằng mắt xem có lưu chất rò rỉ tại các khe ghép hoặc đường xả khí giảm thanh (muffler). Nếu phát hiện chất lỏng thoát ra ở cổng xả khí, màng bơm đã bị rách.
• Hàng tuần: Kiểm tra áp suất khí nén cấp (không vượt quá 6.9 bar theo chuẩn thiết bị) và kiểm tra độ ổn định của liên kết đường ống.
• Định kỳ 3 – 6 tháng: Kiểm tra lại toàn bộ lực siết bu lông, độ mòn của bi, đế bi và độ đàn hồi của màng bơm PTFE.
• Dấu hiệu cần bảo trì khẩn cấp: Bơm bị tụt lưu lượng đột ngột, nhịp bơm không đều, có tiếng xì khí nén liên tục tại cụm phân phối khí, hoặc phát hiện rò rỉ hóa chất do lực siết bu lông bơm màng ARO 66605J bị nới lỏng trong quá trình vận hành.

Đối với các hệ thống bơm trung chuyển hóa chất đặc thù cần tư vấn phụ tùng thay thế chính hãng hoặc hướng dẫn cân chỉnh thiết bị, kỹ sư vận hành vui lòng gửi chi tiết các dữ kiện thực tế: tên lưu chất, lưu lượng cần đáp ứng, áp suất đầu ra, nhiệt độ, độ nhớt và môi trường làm việc để đội ngũ kỹ thuật Asatech khảo sát và đưa ra phương án chính xác nhất.
