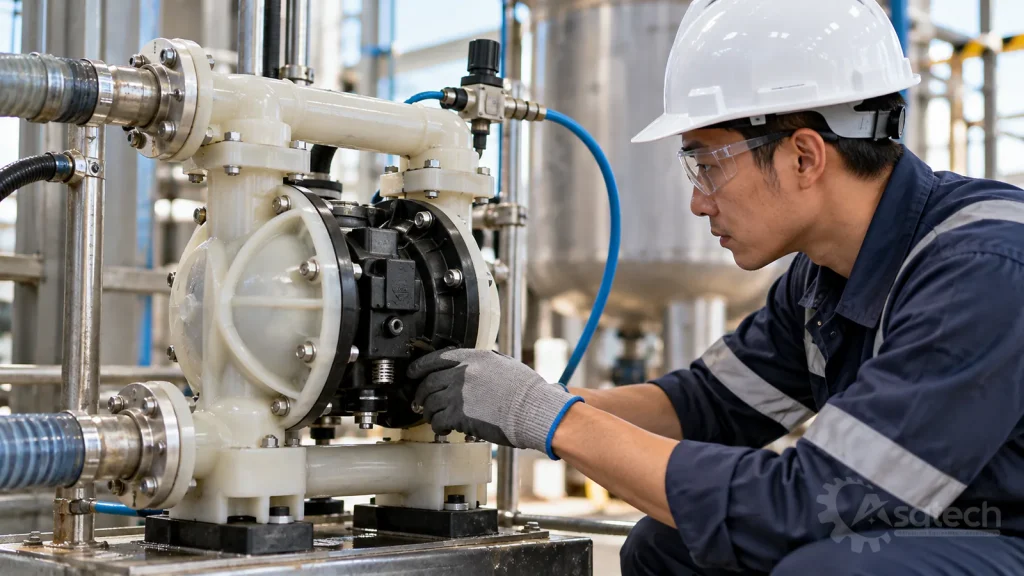

Bơm màng ARO mất áp hút: Nguyên nhân, cách kiểm tra và xử lý sự cố

Hiện tượng bơm màng ARO mất áp hút là một trong những sự cố phổ biến gây gián đoạn dây chuyền sản xuất trong các nhà máy xử lý nước, hóa chất, sơn và thực phẩm. Bơm màng khí nén hoạt động dựa trên cơ chế thay đổi thể tích buồng bơm kết hợp chu trình đóng/mở tự động của các cụm van bi một chiều. Khi áp suất chân không ở cổng hút không đạt mức thiết kế, lưu lượng vận chuyển sẽ tụt giảm đột ngột hoặc dừng hẳn, khiến thiết bị chạy không tải kéo dài và có nguy cơ gây hư hỏng các bộ phận cơ khí khác.

Việc xác định chính xác nguồn gốc sự cố đòi hỏi kỹ sư bảo trì phải nắm vững nguyên lý hoạt động của buồng bơm, chất lượng nguồn khí nén và trạng thái cơ học của từng chi tiết làm kín. Dưới đây là phân tích chi tiết về dấu hiệu nhận biết, nguyên nhân cốt lõi và hướng dẫn xử lý chuẩn kỹ thuật cho sự cố này.

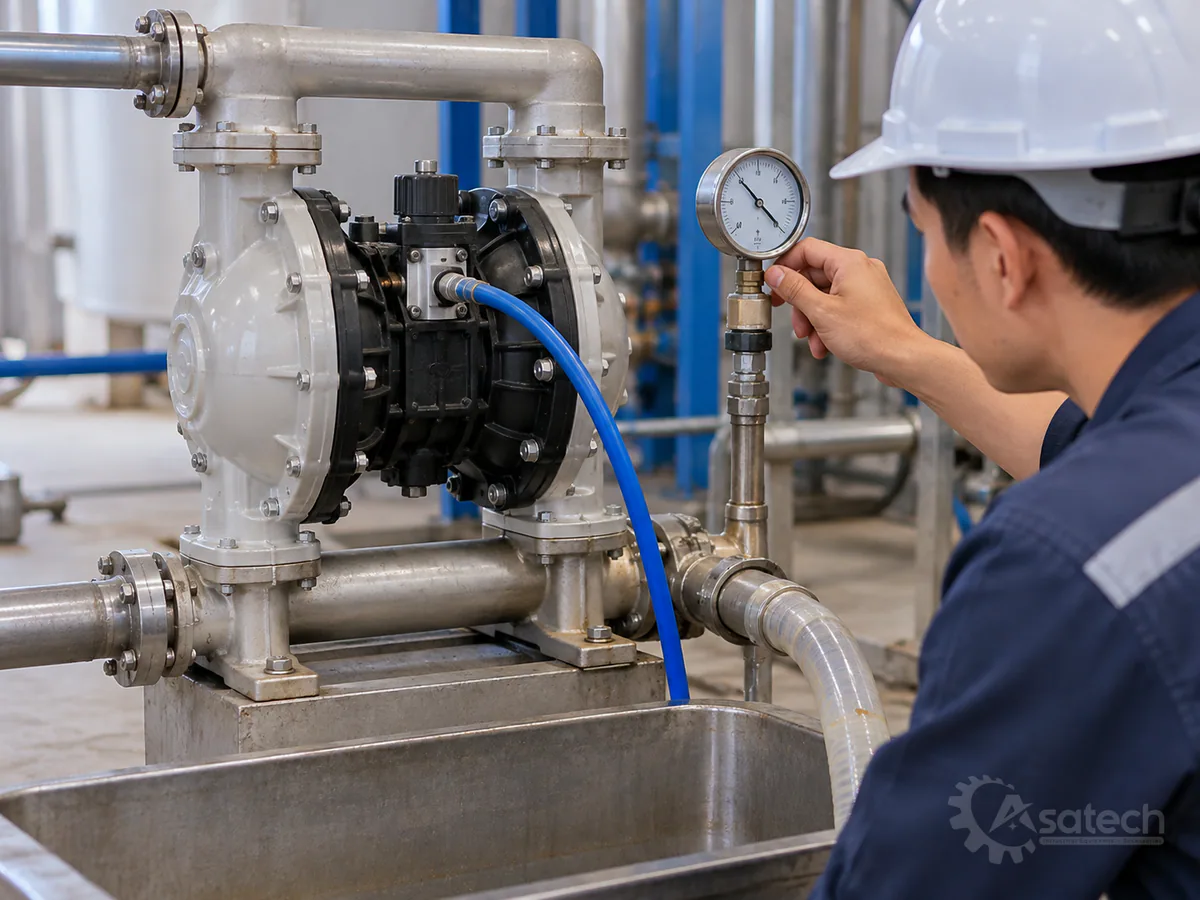

Dấu hiệu nhận biết bơm màng ARO mất áp hút trong vận hành

Khi hệ thống gặp lỗi suy giảm hoặc mất hoàn toàn áp suất chân không ở cổng nạp, người vận hành có thể phát hiện qua các biểu hiện vật lý sau:

• Bơm chạy chu kỳ nhanh nhưng không lên lưu chất: Tần số hành trình của màng bơm tăng bất thường (tiếng xả khí nén liên tục và dồn dập), tuy nhiên đồng hồ áp suất hoặc lưu lượng kế tại đầu xả không hiển thị chỉ số dòng chảy.
• Đường ống hút xuất hiện bọt khí hoặc rung chấn mạnh: Lưu chất trong ống hút bị giật ngược, tạo bọt khí do áp suất chân không không giữ được kín, làm dòng chảy bị ngắt quãng.
• Bơm không thể tự mồi (Self-priming failure): Khi khởi động ở trạng thái ống hút rỗng hoặc bồn chứa đặt thấp hơn bơm, thiết bị không tạo đủ lực hút chân không để kéo chất lỏng lên buồng làm việc.
• Áp suất xả không đạt yêu cầu công nghệ: Ngay cả khi lưu chất vẫn được đẩy ra, cột áp thực tế thấp hơn đáng kể so với đường đặc tính danh định của máy.

5 nguyên nhân kỹ thuật khiến bơm màng ARO mất áp hút

Quá trình kiểm tra thực tế tại các nhà máy cho thấy sự cố mất áp suất hút ở dòng bơm khí nén ARO thường xuất phát từ 5 nhóm nguyên nhân chính:

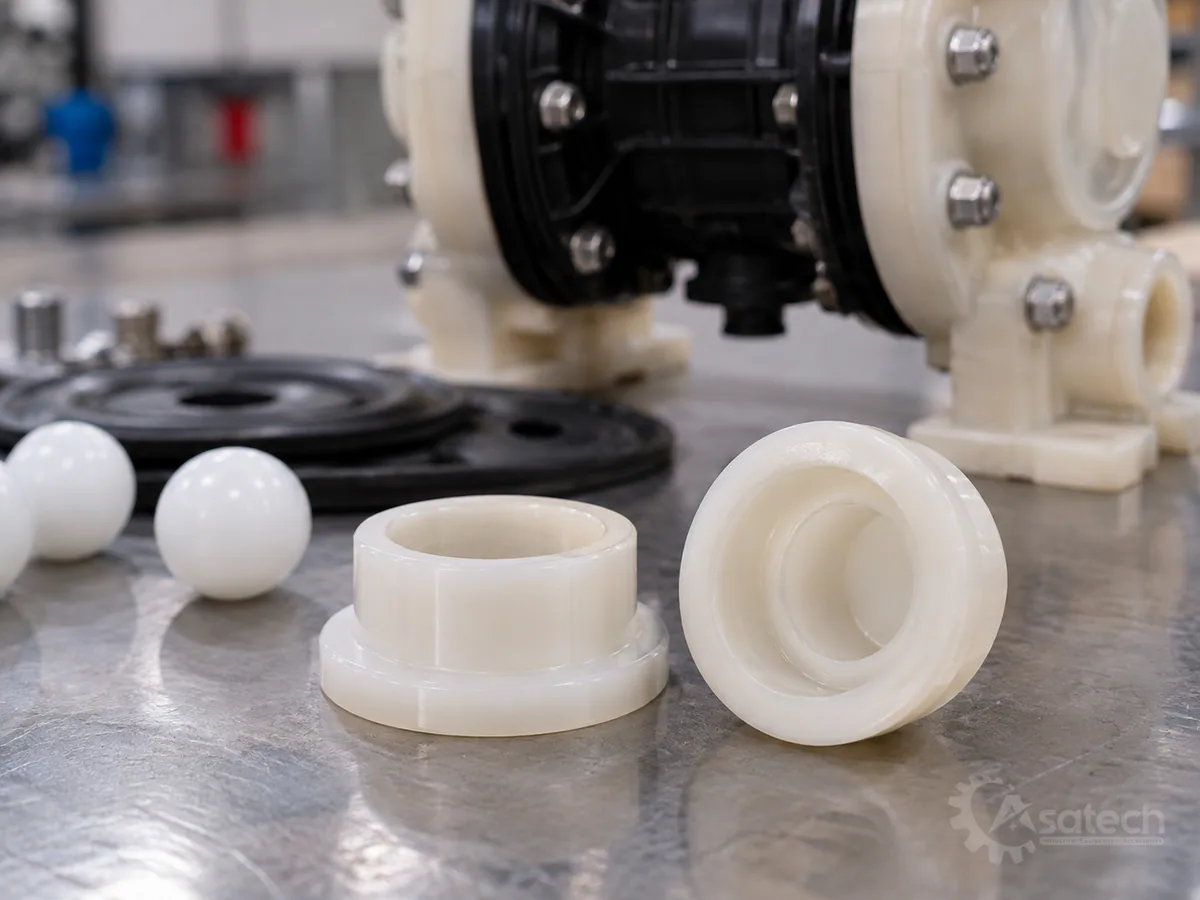

1. Cụm van bi và đế bi bị mòn, biến dạng hoặc kẹt dị vật

Van bi và đế bi đóng vai trò là van một chiều ngăn dòng chảy ngược ở mỗi chu kỳ hút/đẩy. Nếu bề mặt tiếp xúc giữa bi và đế xuất hiện rãnh mòn, nứt vỡ hoặc bám cặn hạt rắn, van sẽ không thể đóng kín tuyệt đối.

Khi van một chiều phía hút bị hở, áp suất nén ở buồng đối diện sẽ làm rò rỉ khí hoặc chất lỏng trở lại đường hút, triệt tiêu hoàn toàn lực hút chân không cần thiết. Trong trường hợp bảo dưỡng thiết bị, việc kiểm tra độ khít của các phụ tùng tiêu chuẩn như Đế bi bơm màng Aro 95673 là bước bắt buộc để đảm bảo khả năng giữ áp của buồng bơm.

2. Màng bơm (Diaphragm) bị rách, nứt chân chim hoặc biến dạng nhiệt

Màng bơm tiếp xúc trực tiếp với lưu chất và chịu áp lực uốn chu kỳ liên tục. Sau thời gian dài hoạt động hoặc khi tiếp xúc với hóa chất ăn mòn không tương thích vật liệu (PTFE, Santoprene, Hytrel), màng có thể bị rách hoặc nứt ngầm.

Khi màng rách, khí nén điều khiển từ buồng khí sẽ rò rỉ trực tiếp sang buồng chất lỏng hoặc chất lỏng tràn vào cụm phân phối khí. Hiện tượng này làm mất chênh lệch áp suất chân không, đồng thời xả khí nén lẫn hóa chất ra cửa giảm âm (muffler).

3. Đường ống hút bị rò rỉ khí hoặc tắc nghẽn cục bộ

Lực hút chân không của bơm màng AODD rất nhạy cảm với hiện tượng lọt khí (air ingress). Các vị trí mối nối ren, gioăng mặt bích hoặc khớp nối mềm trên đường ống nạp nếu bị hở dù rất nhỏ cũng sẽ hút không khí từ ngoài vào thay vì hút lưu chất.

Bên cạnh đó, việc rọ lọc (strainer) đầu hút bị bám cặn rác hoặc van chặn trên đường ống chưa mở hoàn toàn cũng tạo ra tổn thất áp suất cục bộ quá lớn, vượt quá khả năng hút chân không tối đa của bơm.

4. Nguồn khí nén cấp không đủ áp suất hoặc van chia khí bị kẹt

Bơm màng ARO cần áp suất khí nén cấp ổn định (thường từ 2.0 đến 8.3 bar tùy model và tải làm việc). Nếu áp suất nguồn khí sụt giảm hoặc lưu lượng khí (CFM) cấp vào quá yếu, lực dịch chuyển màng sẽ không đủ để tạo ra độ chân không sâu ở hành trình hút.

Ngoài ra, cặn bẩn hoặc hơi nước tích tụ trong bộ chia khí (air valve) có thể làm piston trượt bị kẹt giữa chu kỳ, khiến hành trình hút bị gián đoạn giữa chừng.

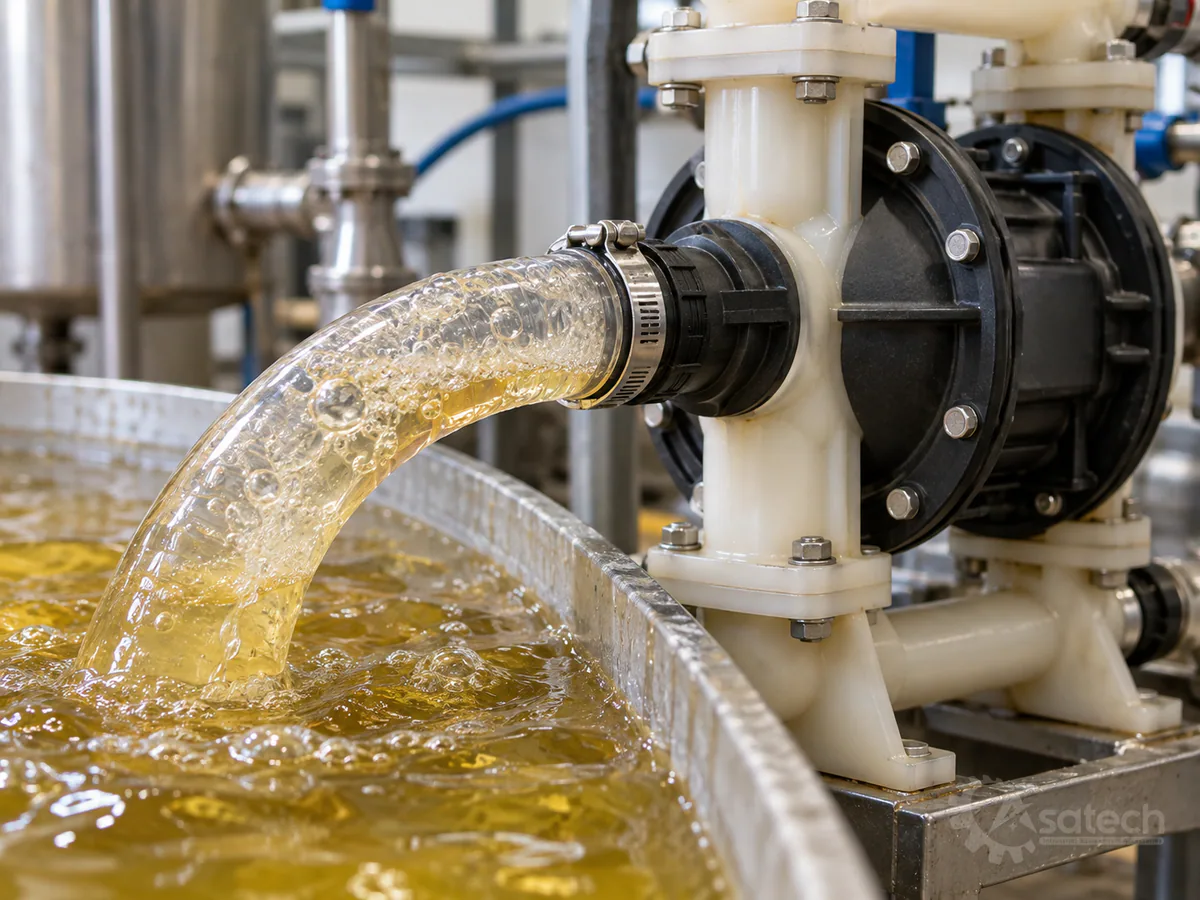

5. Hiện tượng xâm thực (Cavitation) do độ nhớt hoặc nhiệt độ thay đổi

Nếu lưu chất có độ nhớt cao hoặc nhiệt độ tăng làm bay hơi cục bộ, hiện tượng bọt khí xâm thực sẽ xảy ra tại cửa hút. Bọt khí vỡ ra trong buồng bơm không chỉ phá hủy bề mặt màng và đế bi mà còn làm mất hoàn toàn áp suất hút ổn định.

Bảng tổng hợp nguyên nhân và giải pháp khắc phục an toàn

Quy trình kiểm tra an toàn tại hiện trường trước khi tháo dỡ

Việc kiểm tra lỗi bơm màng ARO mất áp hút phải tuân thủ nghiêm ngặt các quy tắc an toàn công nghiệp, đặc biệt khi bơm đang vận chuyển hóa chất ăn mòn, dung môi dễ cháy hoặc chất lỏng ở nhiệt độ cao:

1. Khóa nguồn cấp khí nén và xả áp dư: Đóng hoàn toàn van cấp khí vào bơm. Mở van xả áp phụ trên đường khí nén để giải phóng toàn bộ áp suất còn tích tụ bên trong thân bơm và bộ giảm âm.
2. Cô lập đường ống công nghệ: Đóng van chặn trên cả đường hút và đường xả của hệ thống để ngăn lưu chất chảy tràn ngược lại khu vực thao tác.
3. Xả áp lực đường ống chất lỏng: Mở nhẹ các điểm van xả đáy hoặc nút xả cặn (drain plug) dưới đáy buồng bơm để lưu chất dư thoát an toàn vào khay hứng chuyên dụng.
4. Kiểm tra trực quan bên ngoài: Rà soát toàn bộ khớp nối ren, bề mặt thân vỏ nhựa/kim loại xem có vết nứt, biến dạng hoặc dấu hiệu rò rỉ hóa chất ra môi trường xung quanh hay không.

Những thao tác tuyệt đối không tự thực hiện nếu thiếu chuyên môn

Nhằm đảm bảo an toàn lao động và tránh hư hại kết cấu máy, nhân viên vận hành không có chứng chỉ chuyên môn bảo trì cần lưu ý:

• Không tháo bu-lông thân bơm khi chưa xả hết áp: Việc nới lỏng bu-lông khi buồng bơm còn áp suất khí nén hoặc áp lực hóa chất có thể khiến nắp bơm bung mạnh, bắn hóa chất gây tai nạn lao động nghiêm trọng.
• Không dùng vật cứng tác động cơ học vào cụm van bi: Tuyệt đối không dùng búa sắt hoặc đục nhọn gõ vào buồng chứa bi để thông cặn, vì hành động này dễ làm sứt mẻ đế bi bằng gốm, inox hoặc nứt vỡ thân nhựa PTFE/PVDF.
• Không tùy tiện tăng áp suất khí nén vượt ngưỡng danh định: Việc kích áp nguồn khí nén lên trên mức quy định của nhà sản xuất (thường tối đa 8.3 bar) để ép bơm hoạt động khi đang tắc nghẽn sẽ dẫn đến nguy cơ nổ thân bơm hoặc rách màng tức thì.
• Khi nào cần dừng máy và liên hệ kỹ thuật: Khi phát hiện hóa chất rò rỉ ra đường xả khí nén (bộ giảm âm), thân bơm rung giật dữ dội kèm tiếng va đập kim loại, hoặc sau khi vệ sinh đường ống mà bơm vẫn không hút được lưu chất, hãy ngắt máy hoàn toàn và yêu cầu bộ phận kỹ thuật chuyên nghiệp can thiệp.

Biện pháp phòng ngừa hiện tượng mất áp hút tái diễn

Để hệ thống bơm màng ARO vận hành liên tục và ổn định, doanh nghiệp nên thiết lập quy trình bảo trì dự phòng định kỳ:

• Bảo trì bộ lọc khí nén (FRL): Lắp đặt bộ lọc tách nước và điều áp ngay trước cổng vào của bơm. Định kỳ xả nước đọng và kiểm tra áp suất hiển thị để đảm bảo nguồn khí luôn sạch và khô.
• Thiết lập chu kỳ thay thế phụ tùng hao mòn: Màng bơm, van bi và đế bi là các chi tiết tiêu hao cơ học. Cần lập kế hoạch kiểm tra định kỳ sau mỗi 3.000 – 5.000 giờ chạy máy tùy thuộc vào độ mài mòn của lưu chất để chủ động thay thế linh kiện trước khi xảy ra hỏng hóc lớn.
• Kiểm tra lực siết bu-lông định kỳ: Do áp lực dao động liên tục, các bu-lông giằng thân bơm và cụm cổ hút có thể bị lỏng theo thời gian. Sử dụng cờ-lê cân lực (torque wrench) để siết lại bu-lông theo đúng tiêu chuẩn lực siết của hãng sản xuất.

Hỗ trợ kỹ thuật chuyên sâu cho bơm công nghiệp

Khắc phục triệt để hiện tượng bơm màng ARO mất áp hút không chỉ giúp khôi phục năng suất dây chuyền mà còn bảo vệ an toàn cho toàn bộ hệ thống sản xuất. Việc lựa chọn đúng chủng loại phụ tùng thay thế tương thích với từng model máy là yếu tố quyết định đến độ bền của thiết bị.

Để đội ngũ kỹ thuật Asatech có thể hỗ trợ khảo sát, chẩn đoán nguyên nhân hoặc tư vấn cấu hình phụ tùng chính xác nhất, quý khách vui lòng chuẩn bị các thông số vận hành thực tế gồm: tên lưu chất, nồng độ, nhiệt độ làm việc, độ nhớt, lưu lượng thiết kế và áp suất làm việc tại hiện trường.
