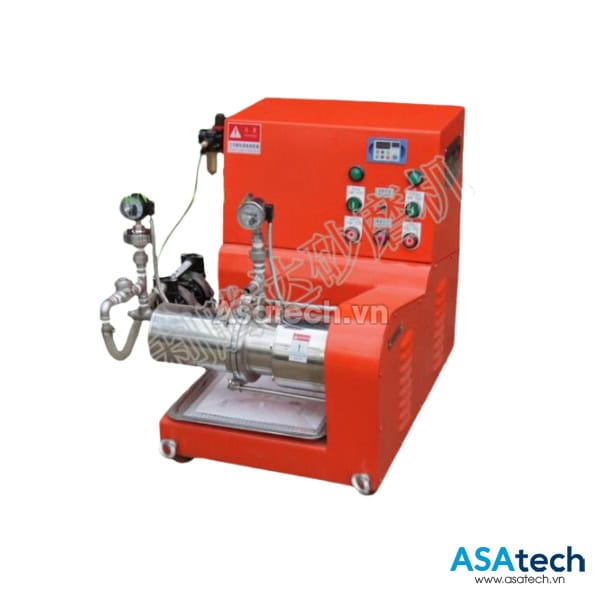

Máy nghiền ngang thí nghiệm dạng thanh ghim LTD1.5B/CE

Máy nghiền ngang thí nghiệm dạng thanh ghim LTD1.5B/CE được sử dụng rộng rãi trong các ngành cần nghiền và phân tán liên tục các hỗn hợp pha lỏng – rắn như: sơn, mực in, thuốc nhuộm, điện tử, thuốc trừ sâu…

Nguyên lý hoạt động: Vật liệu đã được phân tán sơ bộ được bơm vào thân máy nghiền qua bơm truyền tải. Động cơ máy nghiền qua dây đai tam giác sẽ truyền động trục phân tán và đĩa phân tán quay ở tốc độ cao. Đĩa phân tán sẽ truyền động năng quay cao tới vật liệu bơm vào và môi trường nghiền trong thân máy, làm cho chúng va đập, nghiền nát, ma sát và cắt xé lẫn nhau, giúp vật liệu được nghiền mịn và phân tán.

THÔNG SỐ KỸ THUẬT

1. Cấu hình cơ bản của thiết bị

• Máy nghiền ngang thí nghiệm dạng thanh ghim
• Model: LTD1.5B/CE
• Dung tích tịnh: 1.5L
• Hình thức phân tách: Động
• Khe hở đầu ra: 0.35mm
• Lưu lượng nước làm mát: Khoảng 200L/H
• Nhiệt độ nước làm mát: 5℃-20℃
• Áp suất nước làm mát: 0.4mpa
• Cổng nước vào/ra làm mát: ½”
• Nhiệt kế đầu ra: 0-100℃
• Kích thước bi nghiền: 0.6-2.0mm (có thể chọn)
• Trọng lượng bi nghiền: 4kg
• Trọng lượng máy: 150kg
• Kích thước: Theo sản xuất thực tế
• Màu sắc: Theo sản xuất thực tế
• Bảo hành: 12 tháng

2. Hình thức nạp liệu

Máy bơm vật liệu: ½ inch bơm màng khí nén

3. Phần điều khiển điện

• Điện áp: 380V-50Hz
• Động cơ chính: 4KW
• Động cơ 4 cực; Điều chỉnh tốc độ bằng biến tần
• Truyền động: Truyền động bằng dây đai
• Vòng bi: Nhập khẩu từ Nhật Bản (SKF)
• Hệ thống điều khiển: Bằng nút bấm
• Tốc độ trục chính và tốc độ tuyến: 0-2900rpm, 10.6m/s

4. Phần cơ cấu kín

• Hình thức cơ cấu: Cơ cấu kín nguyên khối
• Áp suất kín: 0.4mpa
• Vòng kín cơ cấu: Vòng kín chống ăn mòn (DuPont)
• Chất lỏng kín: Thêm chất lỏng làm mát hòa tan với vật liệu

5. Cấu hình các bộ phận chịu mài mòn

• Chất liệu thân trong: Silicon Carbide (SiC)
• Chất liệu rotor nghiền: Zirconia chịu mài mòn; Không gây ô nhiễm kim loại đặc biệt
• Chất liệu phân tách: Hợp kim Tungsten
• Thân ngoài: Thép không gỉ

Ưu điểm nổi bật của Máy nghiền ngang thí nghiệm dạng thanh ghim LTD1.5B/CE

• Thân máy rèn cứng cáp, chịu mài mòn cao.
• Đĩa phân tán chịu mài mòn, có thể làm từ kim loại hoặc phi kim loại.
• Cơ cấu kín nhập khẩu, đảm bảo vận hành đáng tin cậy.
• Hệ thống làm mát tuần hoàn kép.
• Cơ cấu bánh xe giúp dễ dàng lắp đặt và tháo rời.
• Phù hợp nghiền các vật liệu có độ nhớt trung bình và thấp.
• Độ mịn nghiền từ 15 đến 2 μm.
