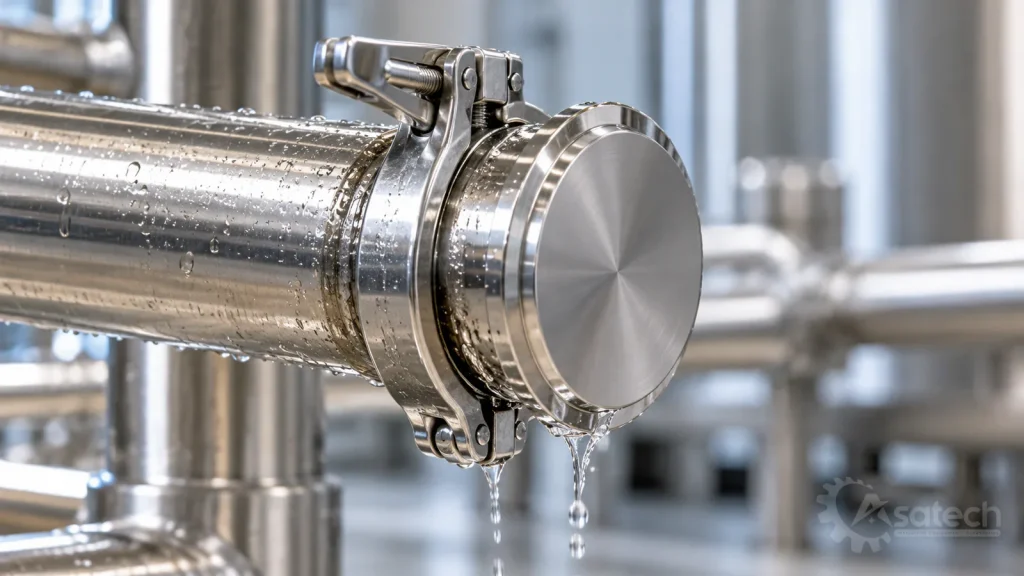

Nắp bịt đường ống inox vi sinh bị rò rỉ: Cách xử lý

Hiện tượng nắp bịt đường ống inox vi sinh bị rò rỉ gây thất thoát áp suất và đe dọa chuẩn vô trùng. Xem ngay checklist kiểm tra và quy trình xử lý an toàn.

Trong các dây chuyền chế biến thực phẩm, sữa, đồ uống và dược phẩm, cụm đầu bịt clamp đóng vai trò chặn các nhánh chờ hoặc cách ly phân đoạn đường ống. Thông tin kỹ thuật chi tiết về phụ kiện có thể tham khảo tại tài liệu nắp bịt đường ống inox vi sinh. Khi vị trí kết nối này phát sinh rò rỉ lưu chất, nếu không xử lý đúng kỹ thuật mà chỉ siết cùm thật chặt, rủi ro biến dạng mối nối và đứt gãy đệm làm kín là rất lớn.

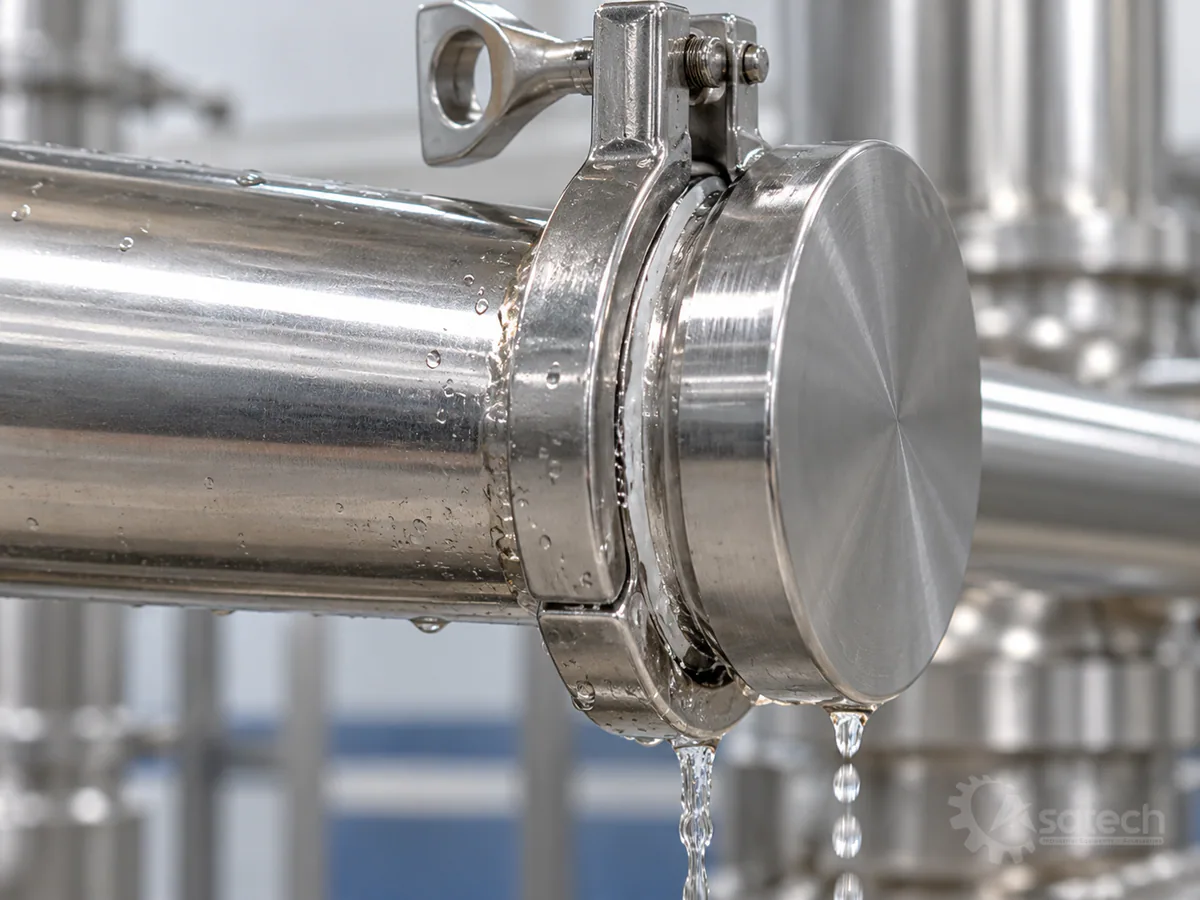

Nguyên nhân khiến nắp bịt đường ống inox vi sinh bị rò rỉ

Khớp nối vi sinh clamp hoạt động dựa trên cơ chế ép hai mặt bích vát góc nén chặt một gioăng làm kín ở giữa. Rò rỉ thường xảy ra do những nguyên nhân cơ học và nhiệt động học sau:

Sai lệch tiêu chuẩn và kích thước mặt bích

Các hệ thống vi sinh hiện hành thường chế tạo theo các tiêu chuẩn như DIN, 3A hoặc SMS. Mỗi hệ tiêu chuẩn có đường kính ngoài mặt bích (flange OD) và thiết kế gờ định vị khác biệt, phổ biến như bích 50.8mm, 64mm hay 77.5mm cho các kích cỡ ống từ 19.05mm đến 63.5mm. Việc lắp lẫn nắp bịt khác tiêu chuẩn làm cho rãnh định tâm của gioăng không khớp kín, tạo khe hở rò rỉ khi cấp áp.

Gioăng làm kín bị lệch tâm hoặc vặn mép

Khi đưa nắp bịt vào vị trí, nếu gioăng vi sinh (EPDM, Silicone hoặc PTFE) không nằm trọn trong rãnh khóa của mặt bích, lực ép từ cùm clamp sẽ làm dập hoặc rách mép gioăng. Sự phân bổ áp lực không đồng đều khiến gioăng mất khả năng làm kín đàn hồi.

Siết cùm clamp sai kỹ thuật

Việc dùng dụng cụ trợ lực để siết quá chặt đai ốc cánh bướm làm cho cấu trúc gioăng bị nén quá mức quy định, dẫn đến nứt rách hoặc làm biến dạng tai cùm. Ngược lại, lực siết chưa đủ độ nén đàn hồi cũng làm cho áp lực lưu chất đẩy lọt qua khe hở tiếp xúc.

Sốc nhiệt trong chu trình CIP và SIP

Quá trình tẩy rửa bằng hóa chất nóng (CIP) và khử trùng bằng hơi nhiệt độ cao (SIP) gây ra hiện tượng giãn nở nhiệt không đồng nhất giữa thân inox 304/316L và vật liệu làm kín. Sau nhiều chu kỳ vận hành nhiệt độ cao, gioăng cao su có thể bị chai cứng, mất tính hồi phục đàn hồi.

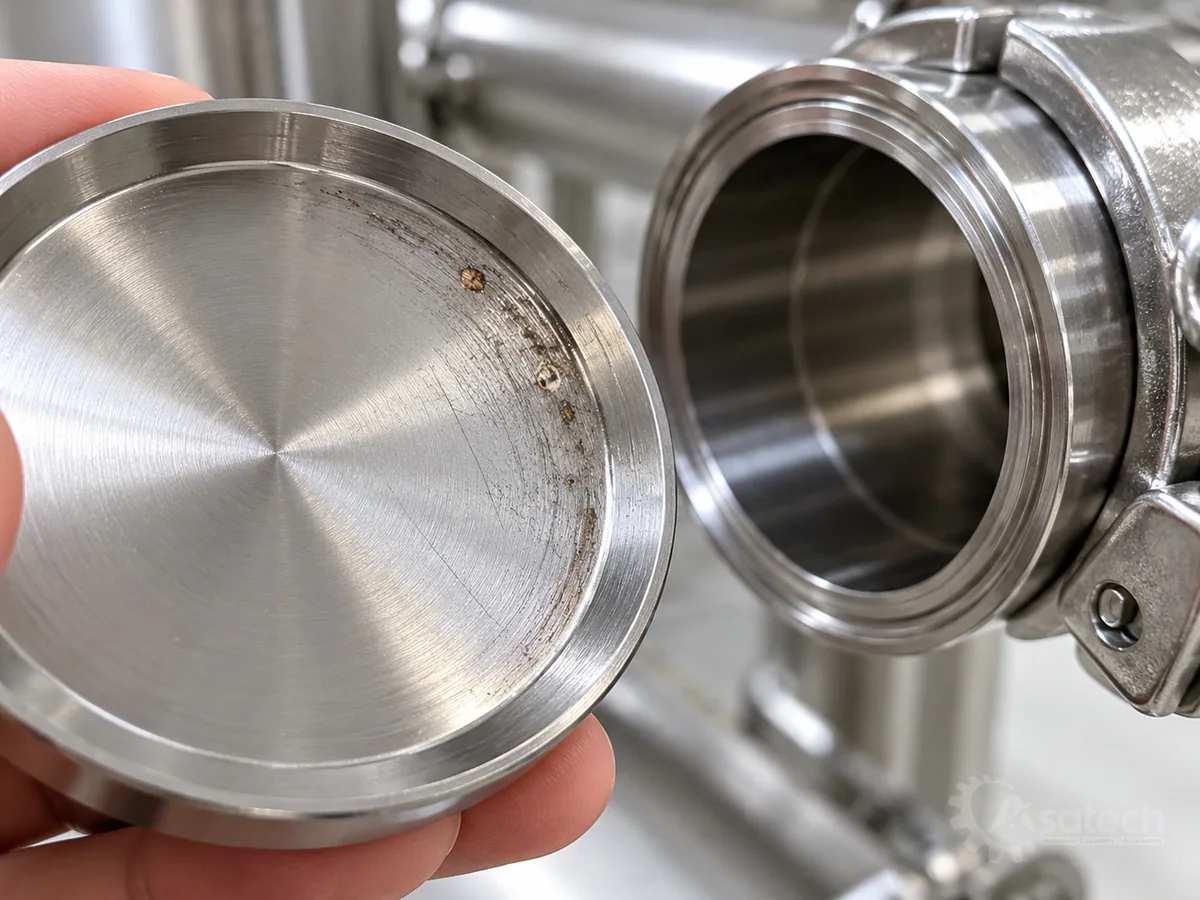

Khuyết tật trên bề mặt làm kín

Nắp bịt inox vi sinh đòi hỏi bề mặt đánh bóng mờ hoặc đánh bóng gương đạt chuẩn vệ sinh. Những vết xước cơ học hay điểm rỗ rỉ sét trên mặt phẳng tiếp xúc sẽ hình thành các đường rãnh rò rỉ chất lỏng ra ngoài.

Checklist kiểm tra kỹ thuật trước khi lắp đặt

Trước khi lắp đặt nắp bịt vào đường ống chờ, kỹ thuật viên bảo trì cần rà soát các tiêu chí kỹ thuật dưới đây:

Quy trình 5 bước lắp đặt chuẩn kỹ thuật chống rò rỉ

Thực hiện thao tác lắp đặt cẩn thận theo các bước sau nhằm ngăn chặn nguy cơ nắp bịt đường ống inox vi sinh bị rò rỉ trong quá trình vận hành:

1. Vệ sinh bề mặt tiếp xúc: Dùng khăn sạch không xơ lau khô hoàn toàn mặt bích của đầu ống và nắp bịt. Đảm bảo không còn cặn sản phẩm, màng hóa chất hay bụi bẩn bám dính.
2. Lắp gioăng làm kín vào rãnh định vị: Đặt gioăng vi sinh lọt đều vào rãnh định tâm của mặt bích ống. Kiểm tra để đảm bảo mép gioăng không bị xoắn hoặc kênh lệch.
3. Căn nắp bịt đồng trục: Đặt nắp bịt khớp sát vào bề mặt gioăng. Giữ nắp bịt bằng tay sao cho hai mặt bích nằm song song tuyệt đối, không tạo khe hở góc nghiêng.
4. Gá cùm clamp vi sinh: Mở rộng thân cùm kẹp, ốp đều vào hai cạnh vát của mặt bích ống và nắp bịt. Toàn bộ chu vi mép bích phải nằm gọn trong lòng rãnh chữ V của cùm.
5. Siết chặt đai ốc cánh bướm: Vặn đều đai ốc bằng tay cho đến khi cùm ôm chắc mối nối, sau đó siết thêm một lực vừa đủ để nén gioăng. Không dùng lực quá mức khiến hai tai cùm clamp ép sát chạm vào nhau.

Nguyên tắc an toàn khi xử lý nắp bịt đường ống inox vi sinh bị rò rỉ

Khi phát hiện nắp bịt đường ống inox vi sinh bị rò rỉ, nhân sự vận hành cần tuân thủ nghiêm ngặt các nguyên tắc an toàn để tránh sự cố tai nạn lao động:

• Tuyệt đối không siết cùm khi đường ống đang có áp lực: Việc siết ốc cánh bướm khi áp lực bên trong còn cao rất dễ gây cháy ren cùm hoặc bật nắp bịt, tiềm ẩn nguy hiểm lớn cho người thao tác.
• Thực hiện quy trình cô lập và xả áp: Đóng các van chặn liên quan, ngắt hoạt động của bơm và mở van xả đáy hoặc van xả áp để đưa áp suất đường ống về mức 0 bar trước khi tháo mở cùm clamp.
• Chờ hạ nhiệt an toàn: Sau chu trình tiệt trùng SIP hoặc rửa kiềm nóng CIP, nhiệt độ đường ống rất cao. Cần đợi đường ống hạ nhiệt hoặc mang đầy đủ trang bị bảo hộ chuyên dụng chịu nhiệt.
• Thu gom dung dịch rò rỉ: Chuẩn bị sẵn khay chứa và vật liệu thấm hút để thu gom lưu chất rò rỉ, tránh làm vấy bẩn môi trường phòng sạch và bảo vệ an toàn cho sàn nhà máy.

Checklist kiểm tra và nghiệm thu sau bảo trì

Sau khi căn chỉnh hoặc thay thế phụ kiện, cần thực hiện checklist nghiệm thu trước khi đưa tuyến ống vào vận hành:

• [ ] Hai nửa thân cùm clamp nằm cân đối, khoảng cách khe hở giữa hai tai kẹp đều nhau.
• [ ] Quan sát quanh chu vi mối nối không thấy gờ gioăng bị phồng đùn hoặc lệch rãnh.
• [ ] Thử áp lực thủy tĩnh hoặc áp lực làm việc của hệ thống ở mức định mức trong tối thiểu 15 phút.
• [ ] Mối nối hoàn toàn khô ráo, không xuất hiện hiện tượng rỉ giọt lưu chất hay xì khí.
• [ ] Khoảng cách nhánh cụt (dead leg) tại vị trí lắp nắp bịt đáp ứng yêu cầu vệ sinh đường ống.

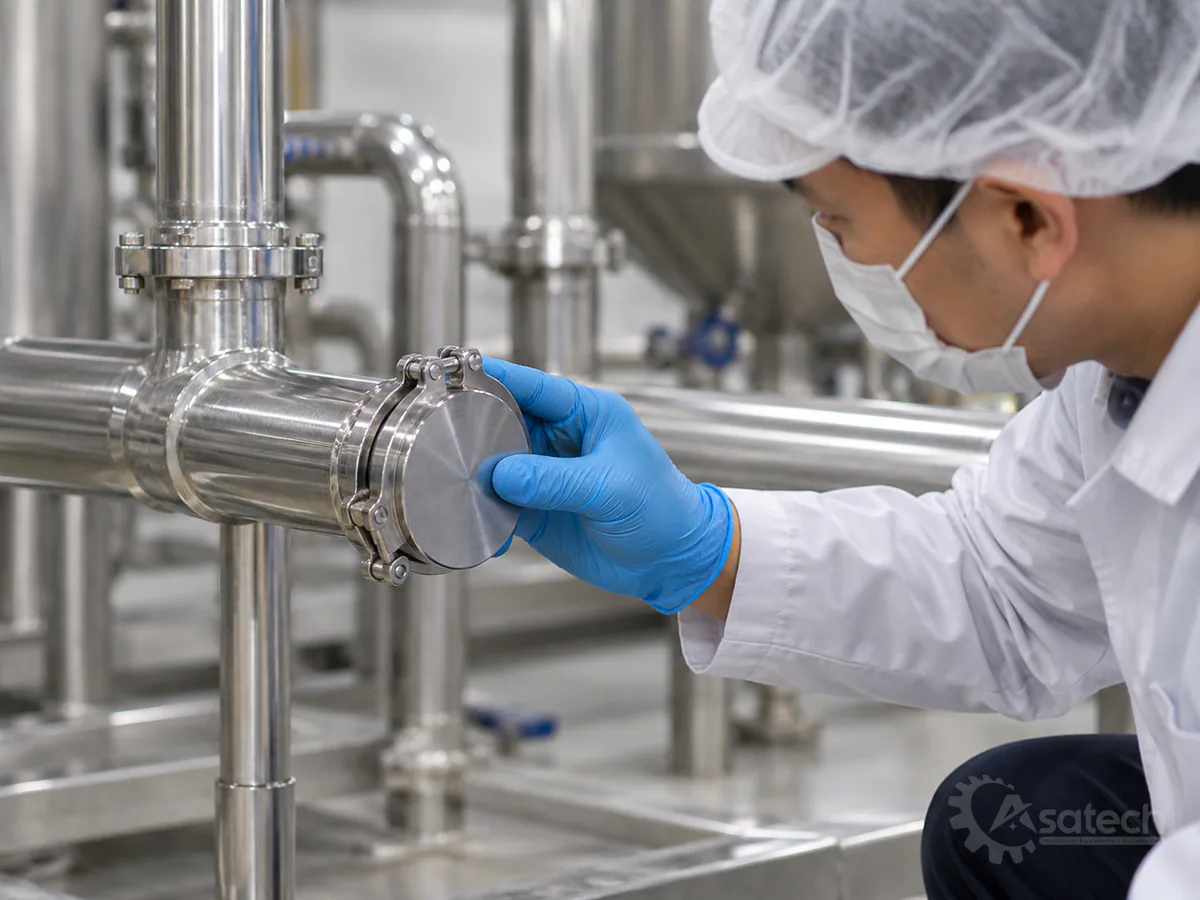

Lịch bảo dưỡng định kỳ và tiêu chuẩn phụ kiện thay thế

Lập kế hoạch bảo trì phòng ngừa định kỳ giúp phát hiện mầm mống hư hỏng, hạn chế tình trạng nắp bịt đường ống inox vi sinh bị rò rỉ gây gián đoạn chu kỳ sản xuất:

• Kiểm tra trực quan hàng ngày: Quan sát tại các điểm nắp bịt ở đầu chờ xả hoặc cuối tuyến ống để phát hiện kịp thời các vệt rò rỉ ẩm ướt hoặc cặn bám khô.
• Đánh giá phụ kiện định kỳ: Kiểm tra độ mòn cơ học của ren cùm clamp và độ đàn hồi của gioăng cao su, thực hiện thay thế gioăng định kỳ theo khuyến cáo kỹ thuật của dây chuyền.
• Tiêu chuẩn thay thế nắp bịt: Loại bỏ và thay mới nắp bịt inox khi mặt bích xuất hiện vết móp méo, cong vênh do va chạm hoặc có vết ăn mòn rỗ bề mặt.
• Tiêu chuẩn thay thế gioăng và cùm: Thải bỏ gioăng khi bị chai cứng, trương nở do hóa chất hoặc biến dạng nén vĩnh viễn; thay cùm clamp khi ren ốc bị trờn hoặc thân cùm bị doãng.

Để duy trì tính toàn vẹn và độ kín khít cho hệ thống phụ kiện inox vi sinh, kỹ sư nhà máy có thể liên hệ Asatech để được hỗ trợ chuyên sâu. Quý khách hàng vui lòng cung cấp thông số về loại lưu chất, lưu lượng, nhiệt độ vận hành, áp suất làm việc và tiêu chuẩn đường ống đang dùng để được tư vấn cấu hình phụ kiện tối ưu.
