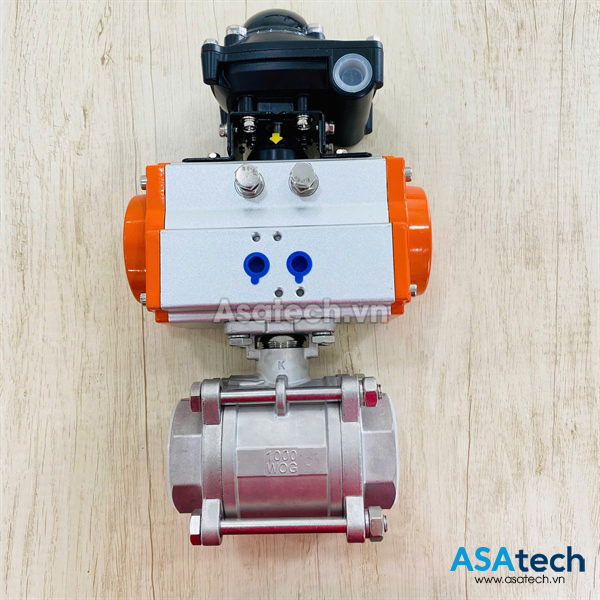

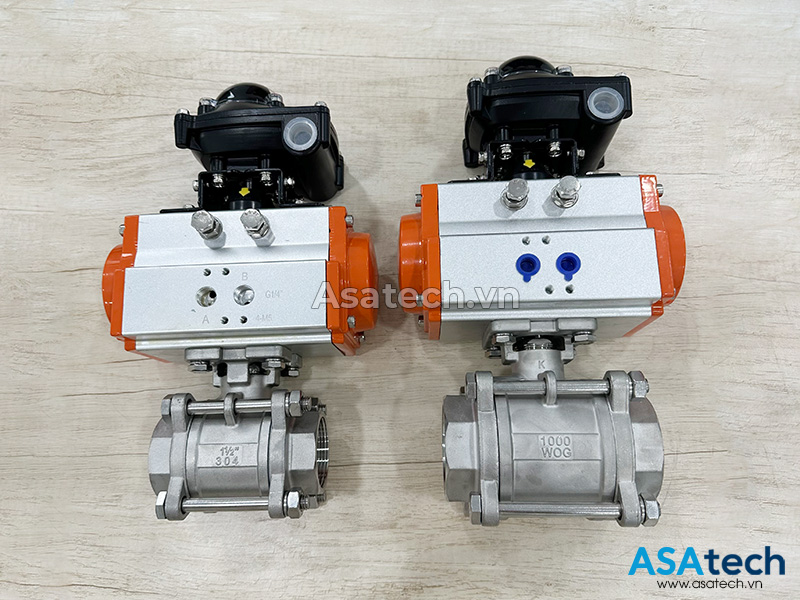

Van Bi Inox 3 Thân Điều Khiển Khí Nén Nối Ren Trong

Van Bi Inox 3 Thân Điều Khiển Khí Nén Nối Ren Trong – Van bi 3PC khí nén

Van bi 3 thân khí nén hay còn gọi là van bi 3 mảnh khí nén, là loại van công nghiệp được thiết kế với cấu trúc 3 mảnh ghép, sử dụng bộ điều khiển khí nén để đóng/mở tự động, được dùng trong hệ thống đường ống công nghiệp phải chịu áp suất và nhiệt độ cao hoặc môi trường khí hơi

Van sử dụng gioăng PTFE chịu nhiệt và hóa chất tốt, nên có thể hoạt động trong môi trường khắc nhiệt mà các loại van thông thường không đảm bảo được. Van bi inox 3 thân điều khiển khí nén sử dụng kiểu điều khiển tự động bằng củ khí AT, là giải pháp lý tưởng thay thế các loại van tay gạt truyền thống điều khiển thủ công, đặc biệt trong những môi trường yêu cầu tự động hóa cao.

THÔNG SỐ KỸ THUẬT

• Van Bi Inox 3PC Điều Khiển Khí Nén Nối Ren Trong
• Kích thước: DN15 – DN100
• Chất liệu: Inox 304
• Nhiệt độ làm việc: -10oC – 220oC
• Áp suất làm việc: 3-8 bar
• Kiểu kết nối: Nối ren trong
• Xuất xứ: Trung Quốc
• Ứng dụng trong đa dạng loại môi trường như nước, khí hơi, xăng dầu, gas,…

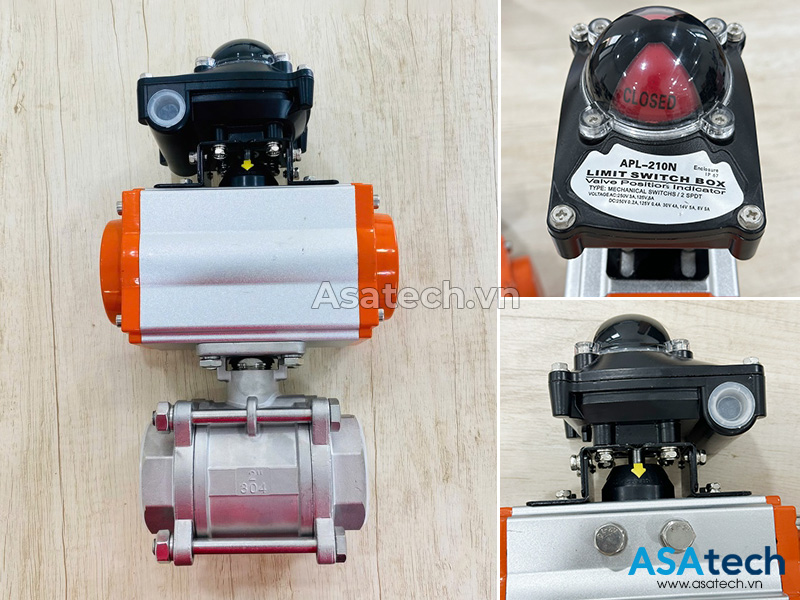

Cấu tạo của Van Bi Inox 3 Thân Điều Khiển Khí Nén Nối Ren Trong

Van bi 3 mảnh khí nén nối ren có cấu tạo gồm các bộ phận sau:

• Thân van: Gồm có 3 mảnh thân ghép lại với nhau bằng bulong ốc tán. Thân trái, thân phải chứa đầu nối ren. Thân giữa chứa bi, gioăng, trục van và các bộ phận quan trọng nhất.
• Bi van: Gắn với trục, xoay tối đa 90 độ, có nhiệm vụ điều tiết dòng chảy.
• Gioăng: Thường là gioăng PTFE chịu nhiệt và hóa chất, làm kín bi van và lòng van.
• Trục van: Truyền động lực từ bộ điều khiển xuống bi van
• Tán inox: Để lắp bộ củ khí AT
• Củ khí AT: Kết nối với hệ thống khí nén, điều khiển van tự động.
