Tính tổn thất áp suất đường ống khí nén: Hướng dẫn chi tiết từ A đến Z

Tính tổn thất áp suất đường ống khí nén: Hướng dẫn chi tiết từ A đến Z

Việc tính tổn thất áp suất đường ống khí nén là một bước quan trọng để đảm bảo hệ thống khí nén hoạt động hiệu quả, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị. Bài viết này cung cấp hướng dẫn chi tiết, từ công thức tính toán đến quy trình bảo trì thực tế, giúp kỹ sư vận hành và bảo trì kiểm soát được hệ thống của mình.

Tổng quan về tổn thất áp suất trong hệ thống khí nén

Tổn thất áp suất là sự sụt giảm áp suất khí nén khi di chuyển từ máy nén đến các thiết bị sử dụng. Nguyên nhân chính là do ma sát giữa dòng khí và thành ống, sự thay đổi tiết diện, các co cút, van và thiết bị lọc. Tổn thất áp suất quá lớn sẽ làm giảm hiệu suất thiết bị, tăng tiêu thụ năng lượng và có thể gây hư hỏng.

Các yếu tố ảnh hưởng đến tổn thất áp suất

• Chiều dài đường ống: Đường ống càng dài, tổn thất càng lớn.
• Đường kính ống: Ống nhỏ hơn gây tổn thất lớn hơn do vận tốc khí tăng.
• Độ nhám bề mặt trong của ống: Ống cũ, gỉ sét làm tăng ma sát.
• Số lượng và loại phụ kiện: Co, cút, van, tee… đều tạo ra tổn thất cục bộ.
• Áp suất và lưu lượng khí: Lưu lượng càng cao, tổn thất càng lớn.
• Nhiệt độ khí nén: Nhiệt độ cao làm giảm độ nhớt, nhưng ảnh hưởng không đáng kể.

Công thức tính tổn thất áp suất đường ống khí nén

Công thức phổ biến nhất là công thức Darcy-Weisbach:

ΔP = f (L/D) (ρ * v² / 2)

Trong đó:

• ΔP: tổn thất áp suất (Pa)
• f: hệ số ma sát (phụ thuộc Reynolds và độ nhám)
• L: chiều dài ống (m)
• D: đường kính trong ống (m)
• ρ: khối lượng riêng của khí (kg/m³)
• v: vận tốc dòng khí (m/s)

Đối với khí nén, có thể dùng công thức đơn giản hóa:

ΔP = (0.016 L Q²) / (D⁵ * P)

Trong đó:

• Q: lưu lượng (m³/phút)
• P: áp suất tuyệt đối (bar)
• D: đường kính trong (mm)

Lưu ý: Các công thức này chỉ mang tính tham khảo; để chính xác, cần dùng phần mềm hoặc bảng tra chuyên dụng.

Hướng dẫn đo áp suất và lưu lượng thực tế

Để đánh giá tổn thất áp suất thực tế, bạn cần đo áp suất tại hai điểm: gần máy nén và tại điểm sử dụng xa nhất. Sử dụng đồng hồ đo áp suất đã hiệu chuẩn. Đo lưu lượng bằng lưu lượng kế hoặc ống pitot. Nên đo trong điều kiện vận hành bình thường và ghi lại nhiều thời điểm khác nhau.

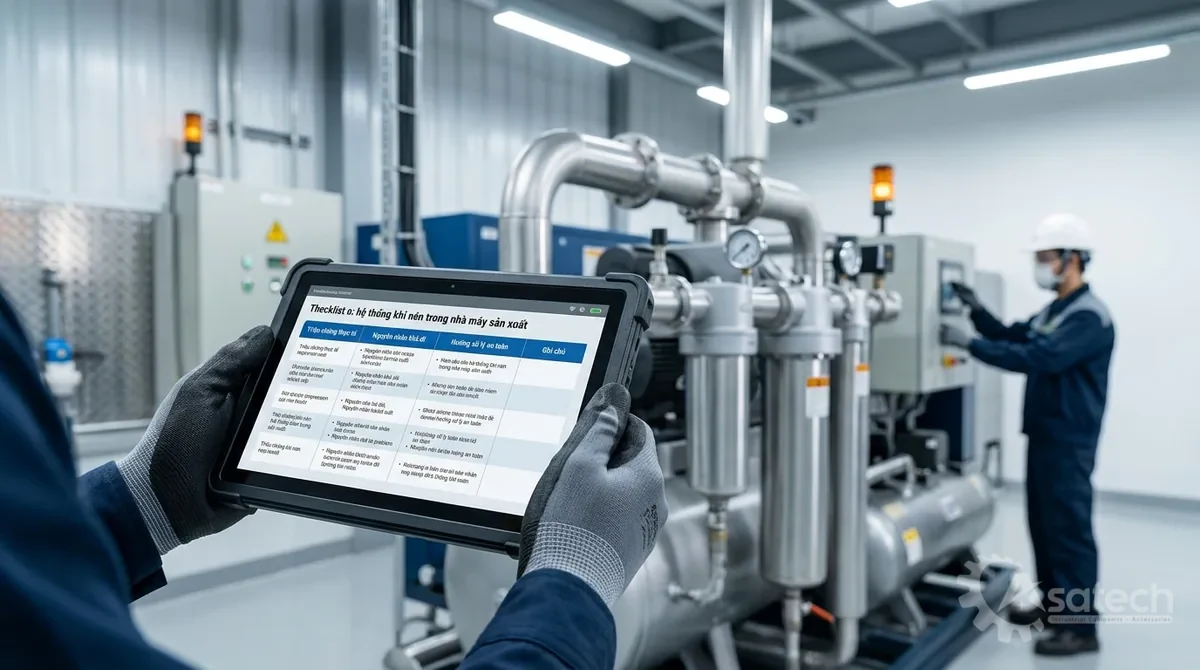

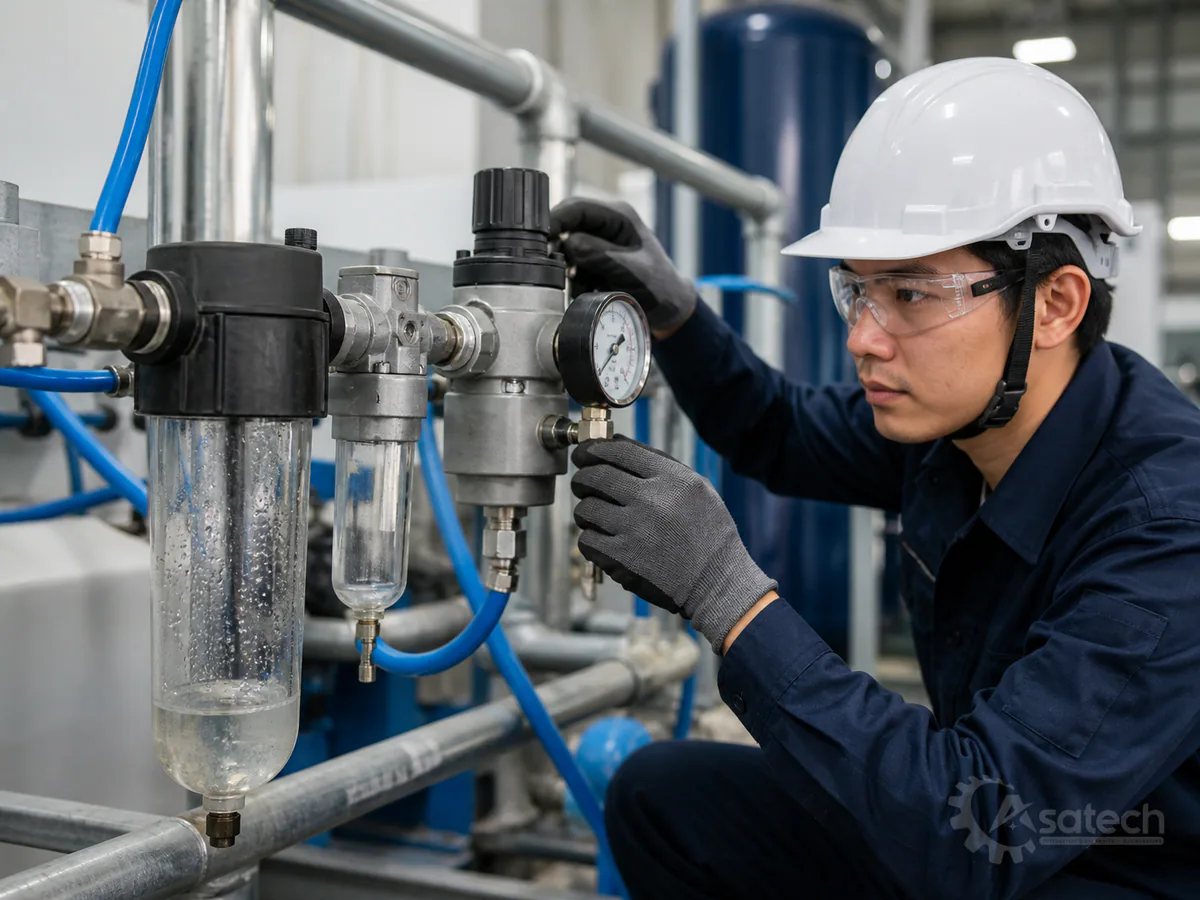

Checklist trước khi vận hành hệ thống khí nén

• Kiểm tra toàn bộ đường ống, van, khớp nối có bị rò rỉ không.
• Đảm bảo các đồng hồ đo áp suất hoạt động chính xác.
• Kiểm tra bộ lọc khí, van điều áp, bẫy nước.
• Xác định áp suất yêu cầu của từng thiết bị tiêu thụ.
• Ghi lại áp suất tại máy nén và các điểm chính.

Các bước sử dụng và bảo dưỡng đường ống khí nén

1. Vận hành đúng quy trình: Khởi động máy nén, mở van từ từ để tránh sốc áp suất.
2. Theo dõi áp suất thường xuyên: Ghi chép áp suất tại các điểm đo theo lịch.
3. Xả nước ngưng tụ: Định kỳ xả nước tại bẫy nước và bình tích áp.
4. Vệ sinh bộ lọc: Thay hoặc vệ sinh phần tử lọc theo khuyến cáo nhà sản xuất.
5. Kiểm tra rò rỉ: Dùng dung dịch xà phòng hoặc thiết bị dò rỉ siêu âm.
6. Bảo dưỡng van và phụ kiện: Tra dầu mỡ, thay thế gioăng khi cần.

Lưu ý an toàn khi làm việc với hệ thống khí nén

• Luôn xả áp trước khi tháo lắp bất kỳ bộ phận nào.
• Sử dụng thiết bị bảo hộ: kính, găng tay, giày bảo hộ.
• Không dùng tay để kiểm tra rò rỉ khí nén.
• Đảm bảo van an toàn hoạt động tốt.
• Tuân thủ các tiêu chuẩn an toàn như ISO 11011:2013 về đánh giá hiệu quả năng lượng hệ thống khí nén.

Dấu hiệu cần bảo trì và kiểm tra định kỳ

• Áp suất tại điểm sử dụng giảm đáng kể so với ban đầu.
• Máy nén phải hoạt động liên tục hoặc tăng tần suất.
• Nghe thấy tiếng rít khí tại các mối nối.
• Hóa đơn điện tăng bất thường.
• Thiết bị khí nén hoạt động yếu, không đạt công suất.

Nếu gặp các dấu hiệu trên, hãy tiến hành kiểm tra và bảo trì ngay. Đối với các vấn đề phức tạp, nên liên hệ kỹ thuật viên chuyên nghiệp.

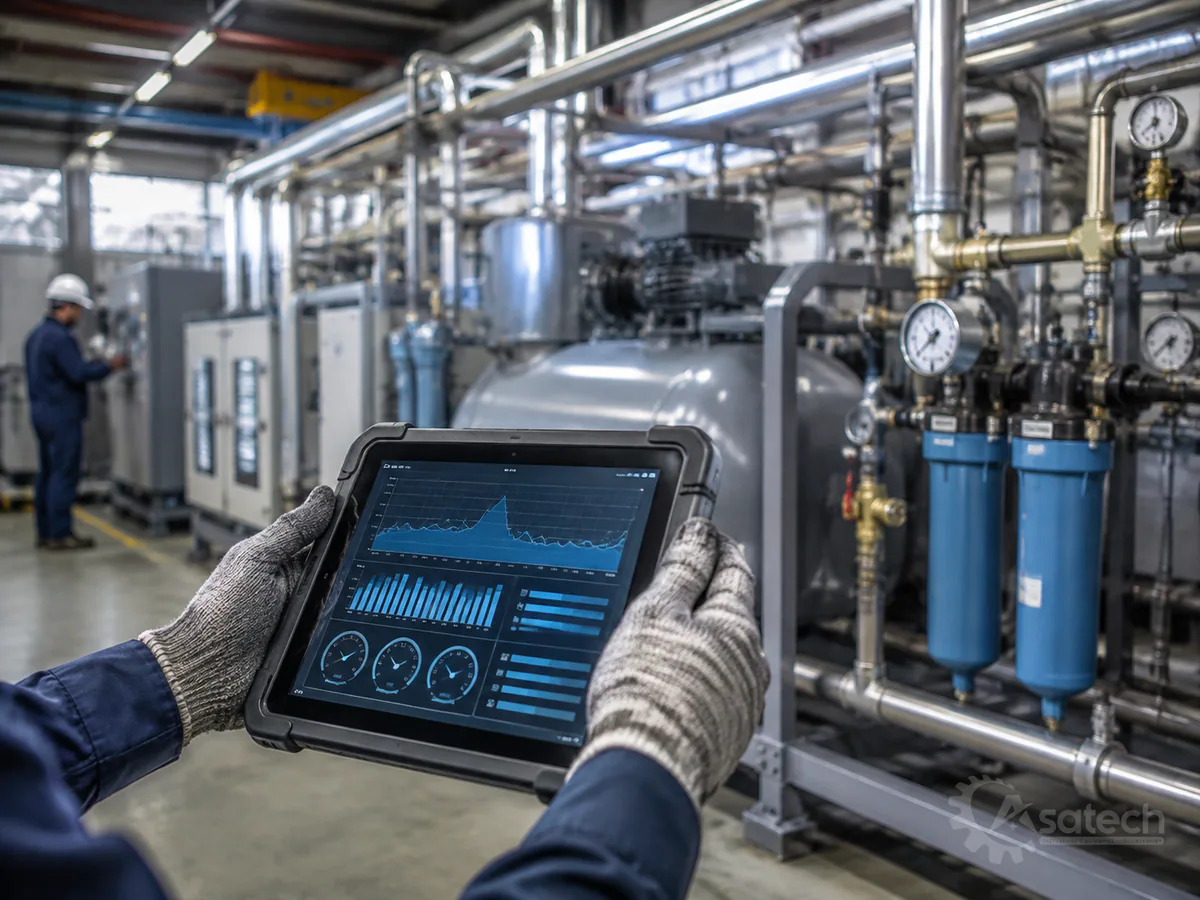

Kết luận và khuyến nghị

Việc tính tổn thất áp suất đường ống khí nén không chỉ giúp tối ưu hóa hiệu suất mà còn giảm chi phí vận hành. Hãy xây dựng quy trình kiểm tra định kỳ và ghi chép số liệu để theo dõi xu hướng. Nếu bạn cần tư vấn chi tiết về hệ thống khí nén của nhà máy, hãy liên hệ với chúng tôi qua email hoặc điện thoại, cung cấp các thông số vận hành (lưu chất, lưu lượng, áp suất, nhiệt độ) để được hỗ trợ tốt nhất.
